GSM RELÉ 5 AA (2AIn, 1DIn, 1DOut, nap. 8-30V)

GSM RELÉ 5 AA( dále jen GSM RELÉ ) umožňuje dálkově ovládat dva analogové vstupy. Typ vstupu se nastavuje pomocí PC sw   SeaConfigurator. Analogové vstupy lze libovolně nakonfigurovat  pro čidla typu KTY nebo Pt100 nebo Pt1000 nebo 0-20mA nebo 0-10V. Vstupy mohou být různé, podmínkou je pouze skutečnost, že záporné póly obou vstupů jsou uvnitř spojené a připojené k záporné svorce napájení.

Obj. číslo: GSM-R5-AA
MC cena 3747 Kč bez DPH / 4533.87 Kč s DPH
VC cena 3600 Kč bez DPH / 4356 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

Pro dostupnost této verze prosím kontaktujte naše obchodní oddělení.

GSM RELÉ 5 AA( dále jen GSM RELÉ ) umožňuje dálkově ovládat dva analogové vstupy. Typ vstupu se nastavuje pomocí PC SW SeaConfigurator. Analogové vstupy lze libovolně nakonfigurovat  pro čidla typu KTY nebo Pt100 nebo Pt1000 nebo 0-20mA nebo 0-10V. Vstupy mohou být různé, podmínkou je pouze skutečnost, že záporné póly obou vstupů jsou uvnitř spojené a připojené k záporné svorce napájení.

GSM RELÉ může pracovat i jako „GSM SPÍNAČ“, může tedy na základě překročení konfigurovatelné hodnoty analogového vstupu spínat / rozpínat (tedy regulovat, ovládat) jeden obvod (například relé). Tak lze realizovat regulátor topení nebo čerpadla a podobně. Ovládání probíhá pomocí SMS zpráv nebo „prozvoněním“.
Konfigurace se provádí pomocí SeaConfiguratoru.



Možnosti použití

  • průmyslová čidla 0 – 20mA nebo čidla s napěťovým výstupem 0 – 10V
  • teplotní čidla typu KTY81-210
  • platinové teploměry Pt100 nebo Pt1000
  • domy, chaty – dálkové ovládání topení, ohřevu vody, klimatizace, regulace topení, otvírání vrat

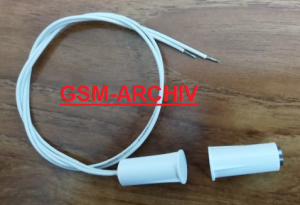

  • hlášení událostí – otevření dveří, oken, alarm, teplota mimo rozsah
  • zjišťování stavu – dvě teploty, sepnutí kontaktu (např. od zabezpečovacího systému), stav výstupu

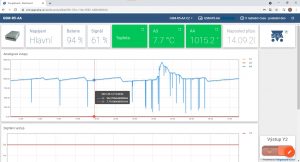

  • časový plán – tvorba akcí podle časového plánu CRON. Například pravidelné odesílání SMS či GPRS informací o stavu na mobil nebo do GOOGLE TABULKY na internet.

Přednosti

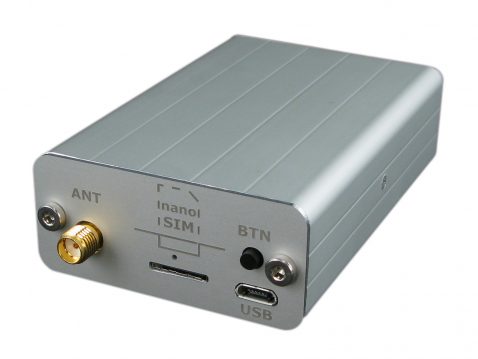

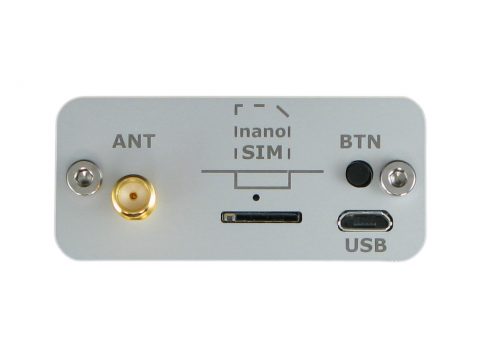

  • odolná hliníková krabička
  • snadné ovládání
  • zabudovaný Li-ION akumulátor



Napájení ( napájecí )   8 Vss až 30 V ss (typicky 12 Vss)
Maximální spotřeba  2,8 W ( vybitý akumulátor, aktivní GSM hovor, sepnutý výstup )
Standby spotřeba  12V/30mA ( přihlášeno do GSM )
Digitální výstup  1x ( relé 2A/60V na samostatné svorky )
Digitální vstup  1x ( optočlen max 30Vss )
Dva analogové vstupy teplotní čidla ( (KTY nebo Pt100 nebo Pt1000)

čidla s proudovým výstupem 0 až 20 mA (4 až 20 mA) nebo

čidle s napěťovým výstupem 0 až 10V.

Ostatní parametry viz. návod ( v sekci „Podpora“ )

Pokud v objednávce uvedete, že byste potřebovali místo lepící antény např. magnetickou,  zdarma ji vyměníme (typ GSM-ANT01S).

Návod k obsluze GSM-R5-AA_User_Manual_CZ_v1-16  516 KB
Příklad zapojení čidel 0 až 20 mA a 4 až 20 mA GSM-R5-AA_Příklad zapojení proudového vstupu 117 KB
USB drivery pro Windows *1) bgs5_drivers_1110-1
Servis a údržba GSM zařízení GSM-SP10_servis-udrzba
SeaConfigurator ( program pro nastavení a sledování GSM zařízení SEA s.r.o. ) GSM-CONFIGURATOR

*1) Pokud jste připojeni k internetu, tak ve Windows 10 se potřebný driver doinstaluje automaticky
