SEA SP11 SMS procesor (7DIn,2AIn, 8DOut, Datalogger, Li-ION, nap. 8-30V)

GSM-SP11 je průmyslový SMS komunikátor pro dálkové ovládání a monitorování prostřednictvím GSM sítě.
Vybavení:
— datalogger
— 7 digitálních vstupů
— 2 analogové vstupy ( 0-20mA, 0-10V, KTY, Pt100, Pt1000 )
— 8 digitálních výstupů
— Li-ION akumulátor
— napájení 8-30Vss

Výrobce: SEA spol. s r.o.

Obj. číslo: GSM-SP11
MC cena 10879 Kč bez DPH / 13163.59 Kč s DPH
VC cena 9890 Kč bez DPH / 11966.9 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

GSM-SP11 je výkonné zařízení pro dálkové ovládání a monitorování. Umožňuje přenos informací a ovládání digitálních a analogových vstupů a výstupů pomocí GSM sítě. GSM-SP11 lze ovládat pomocí SMS zpráv nebo GPRS spojení. SMS zprávy lze odesílat nebo přijímat na jakémkoliv GSM zařízení ( například mobilní telefon majitele či údržby, řídící počítač s GSM modemem dispečinku ). Chování zařízení a jména jednotlivých vstupů či výstupů lze plně volit ( místně přes USB nebo dálkově přes GPRS ) pomocí dodaného konfiguračního software. Definované havarijní stavy způsobí okamžité odeslání SMS nebo zavolání na zvolená telefonní čísla ( například porucha kotle, přílišný pokles nebo vzestup teploty nebo hladiny ) včetně informace o výpadku a obnovení dodávky elektřiny. SMS zprávu lze odeslat až na 200 různých telefonních čísel.

Aktuální stav zařízení a jeho vlastnosti lze sledovat a měnit pomocí funkce „Sledování“, která  je ve standardní výbavě zařízení a pracuje pomocí lokálního připojení přes USB nebo dálkově pomocí GSM modemu a datového spojení.

Zařízení má vestavěnou Li-Ion záložní baterii, díky které umožňuje monitorovat a ovládat vstupy / výstupy i během výpadku hlavního napájení.

 Trvalé sledování

Je funkce, ve které se pomocí GPRS spojení hlídá, jestli je GSM-SP11 připojena ke GSM síti.

V konfiguraci lze zapnout, jak často má být zařízení naším serverem sledováno ( například jednou za minutu ) a po jaké době ( například po pěti minutách ) je z něj uživateli poslán email se zprávou „Stanice není sledována“. Tím se rozumí například rušička GSM signálu, výpadek GSM sítě u operátora a podobně – zkrátka pokud by v této době měla GSM-SP11 poslat poplach, ale nemůže, protože ji narušitel zničil nebo prostě nejde GSM.

 Datalogger

V zařízení se podle nastavení v konfiguraci pravidelně ukládají analogové měřené hodnoty, změny vstupů a výstupů a SMSky. Data lze z GSM-SP11 stáhnout pomocí GPRS spojení nebo programem SeaConfigurator.

Varianty

Objednací
číslo

Počet
vstupů

Počet
výstupů

Datalogger

Konektor pro
MODBUS nebo GSM-SP-EXP

rozměry *1)
š x v x h [mm]

MC cena
bez DPH

VC cena
bez DPH
GSM-SP11 7DIn, 2AIn 8DOut ANO ANO 60x90x80  10879 Kč 9890 Kč
GSM-SP11B 7DIn, 2AIn 8DOut NE ANO 60x90x80 9779 Kč 8890 Kč

*1) Za příplatek lze krabičku přestavět na nižší provedení (výška 53mm), více zde GSM-SP-SLIM.

 Přednosti

  • Jednoduchá instalace – zařízení je dodáváno v krabičce na DIN lištu.
  • Snadné monitorování – stačí poslat SMS zprávu „1234 STAV“ a přijde zpráva o stavu vstupů a výstupů.
  • Konfigurační a monitorovací SW – nastavení zařízení lze pohodlně provést pomocí programu pro PC, a to jak místně přes USB, tak i dálkově přes GPRS.
  • Zálohované napájení – díky vestavěné Li-Ion baterii budete okamžitě upozorněni na výpadek napájení.
  • Funkce „Alive“ – událost od časového plánu umožňuje pravidelně informovat, že zařízení je funkční.
  • Systém „Domino“ – informování o události pro více uživatelů se ukončí reakcí prvního z nich.
  • Informace o nabití baterie – ve stavové zprávě i v makru.
  • Datalogger – podle nastavení je možno v zařízení ukládat hodnoty a stavy vstupů a výstupů. Také je možno ukládat přijaté a odeslané SMS či volání.

 Možnosti použití

  • Kotelny, výtopny a tepelná čerpadla – dálkové ovládání, sledování, hlášení poruch
  • Průmyslové objekty – vodárny, vodojemy, malé vodní elektrárny, kotelny
  • Technologické procesy – hlášení poruchových stavů, únik plynu, pokles nebo vzestup teploty, hladiny, hlídání bodu mrazu

Konfigurační sw

Ke konfiguraci GSM-SP11 se používá program SeaConfigurator, který je zdarma a bez omezené funkčnosti ke stažení v sekci podpora.

Ovládání z Vašeho mobilního telefonu

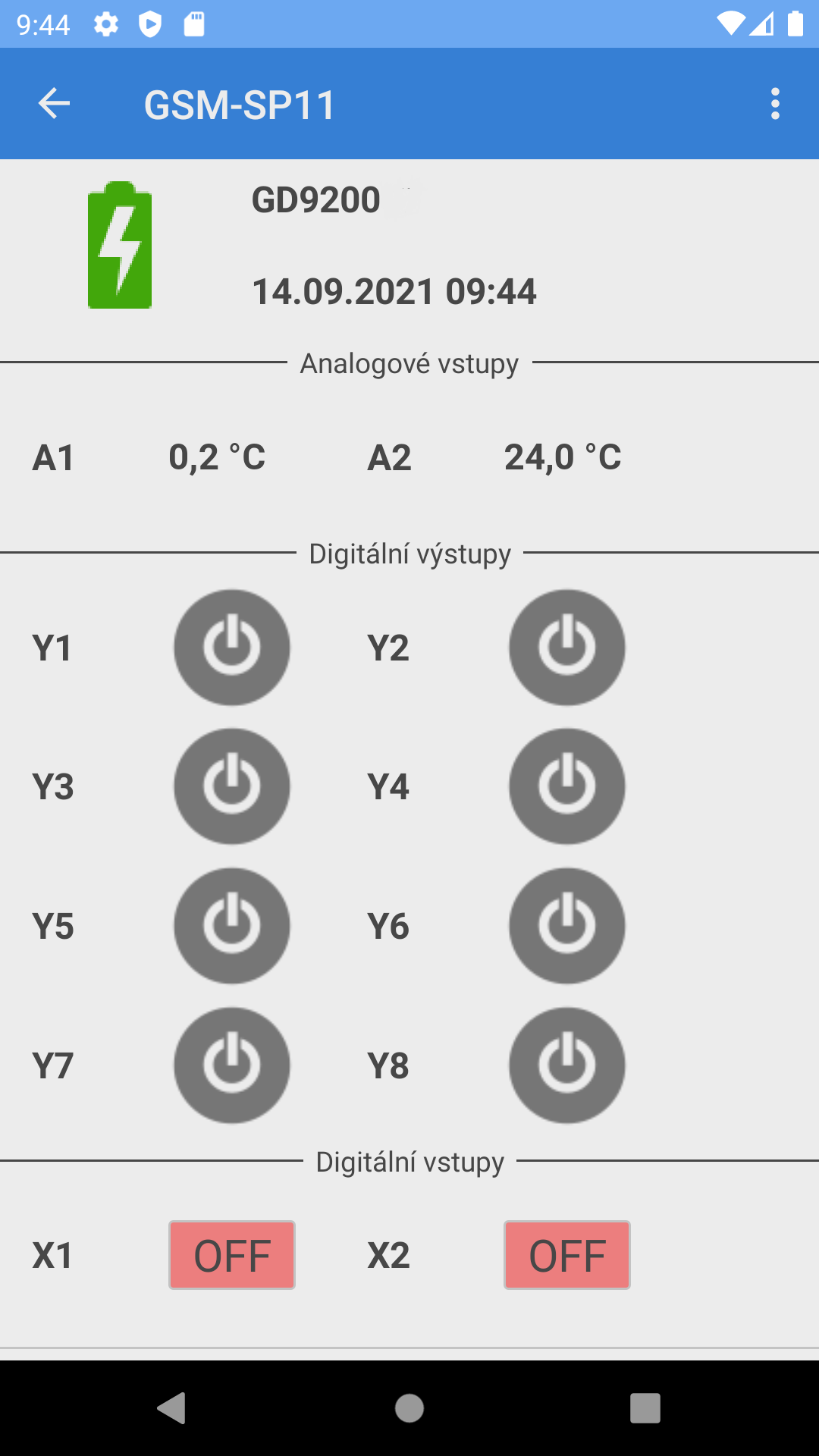

Aplikace pro Android a iOS

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM aplikací jsme vyvinuli aplikaci určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení. Tato aplikace slouží pouze pro zjednodušení ovládání. Není podmínkou pro ovládání. Pokud nemáte telefon s OS Android nebo iOS, lze zařízení ovládat prostřednictvím SMS nebo prozvoněním.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store po zadání slova „CML SEA„. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód zařízení, který je vložen na štítku v obchodním balení GSM-SP11.

https://play.google.com/store/apps/details?id=cz.seapraha.cml

https://apps.apple.com/app/id1511530045

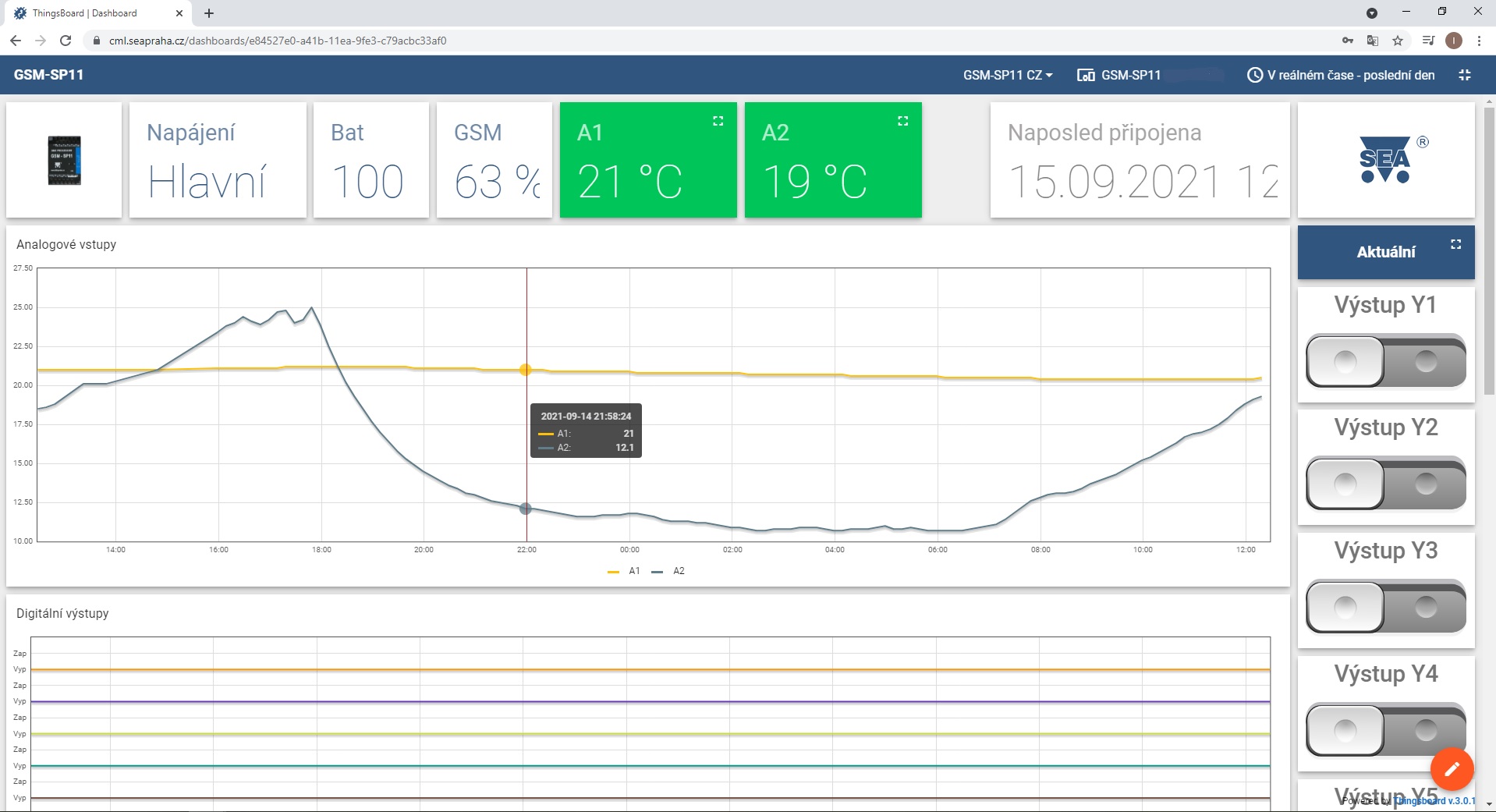

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml.seapraha.cz

Přímo z webové stránky také můžete ovládat výstupy nebo si nastavit e-maily s alarmovými hlášeními.

Rozšíření

Pokud potřebujete více vstupů, ke GSM-SP11 nebo GSM-SP11B je možné připojit rozšiřující modul GSM-SP-EXP. Tento rozšiřující modul má 9 digitálních a 7 analogových vstupů. K GSM-SP11 nebo k SP11B se připojuje plochým páskovým kabelem, ze kterého je i napájen.

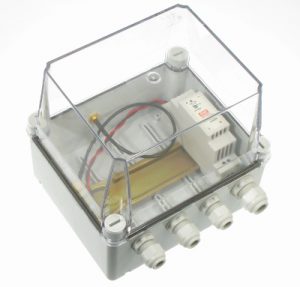

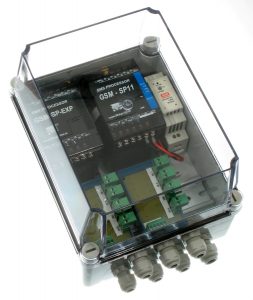

Umístění SP11 do BOXu

V BOXu je zdroj GSM-PWR1 ( š=25 mm ) pro napájení GSM-SP11 ( š=60 mm ) a volné místo. V malém BOXu ( vnitřní š=160 mm ) je ještě místo pro  GSM-SPBXOUT ( š=45 mm ) nebo GSM-SPBXIN ( š=45 mm ).  Ve velkém BOXu je k dispozici navíc ještě druhá řada pro další moduly v šířce 160 mm.

Napájení:      8 až 30 Vss (max. 0,5 A při 12 Vss, průměrná spotřeba 0,66 W)
AKU: Zabudovaná dobíjecí baterie Li-Ion
Digitální vstupy: 7 vstupů  pro napětí 8 – 30 Vss; galvanicky oddělené; jeden pól společný
Analogový vstup: 2 vstupy přepínatelné pomocí sw (0 – 20 mA, 0 – 10 V, KTY, Pt100, Pt1000)
Digitální výstupy: 8 výstupů (100 mA/50 Vss nebo 70 mA/35 Vstř); galvanicky oddělené
Porty:  USB 2.0 pro konfigurování a monitoring
GSM: 850/900/1800/1900 MHz
Provozní teplota: -20 až +45°C
Rozměry: šířka 60 mm x výška 90 mm x hloubka 80 mm / (53 mm) **)
(výška bez GSM antény, hloubka od DIN lišty)

*) Další technické údaje viz uživatelský manuál, který je ke stažení v sekci Podpora

**) Za příplatek lze krabičku přestavět na nižší provedení, více zde GSM-SP-SLIM.

Servis a údržba GSM zařízení GSM zarizeni_servis-udrzba 13KB
Uživatelský manuál GSM-SP11,SP11B_Users_Manual_CZ_v1_07 465KB
Příklad zapojení proudového vstupu 4-20mA a 0-20mA GSM-SP11_Příklad zapojení proudového vstupu 117KB
Chybové kódy v SMS Chybové kódy v SMS 15KB
Soupis povelů pro R3,R4, SP10, SP11  GSM-SP11_sms-commands

SeaConfigurator a příklady

SeaConfigurator (program pro nastavení a sledování GSM zařízení SEA s.r.o.) GSM-CONFIGURATOR
Prázdná konfigurace SP10 prázdná konfigurace_v1 5KB
Konfigurace s příkladem 1. SP10 konfigurace s příkladem_v1 6KB
Konfigurace s příkladem 2. SP10 konfigurace s příkladem_v2 6KB
Konfigurace EN SP10 konfigurace s příkladem_v2 EN 5KB

Výkresy pro projektanty

SP-11_výkres DWG
SP-11_výkres (2) SLDPRT
