SP10 SMS procesor (datalogger, SD Card, 9DIn,1AIn, 8DOut, Li-ION, nap. 8-30V)

Tento produkt již není v naší nabídce.
Výroba byla ukončena.
Nelze objednat!

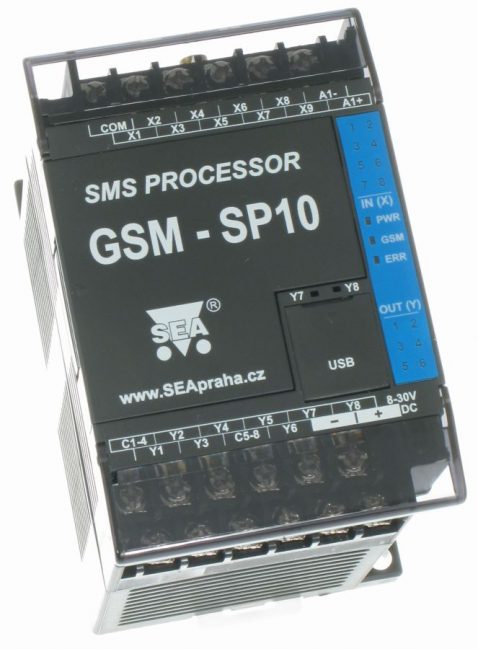

GSM-SP10 je průmyslový SMS komunikátor pro dálkové ovládání a monitorování prostřednictvím GSM sítě.
Vybavení:
— datalogger
— 9 digitálních vstupů
— 1 analogový vstup (0-20mA, 0-10V, KTY, Pt100, Pt1000)
— 8 digitálních výstupů
— Li-ION akumulátor
— napájení 8-30Vss

Obj. číslo: GSM-SP10
MC cena 9821 Kč bez DPH / 11883.41 Kč s DPH
VC cena 9152 Kč bez DPH / 11073.92 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

GSM-SP10 je výkonné zařízení pro dálkové ovládání a monitorování. Umožňuje přenos informací a ovládání digitálních vstupů a výstupů pomocí GSM sítě. GSM-SP10 lze ovládat pomocí SMS zpráv nebo GPRS spojení. SMS zprávy lze odesílat nebo přijímat na jakémkoliv GSM zařízení (například mobilní telefon majitele či údržby, řídící počítač s GSM modemem dispečinku). Chování zařízení a jména jednotlivých vstupů či výstupů lze plně volit (místně přes USB nebo dá lkově přes GPRS) pomocí dodaného konfiguračního software. Definované havarijní stavy způsobí okamžité odeslání SMS nebo zavolání na zvolená telefonní čísla (například porucha kotle, přílišný pokles nebo vzestup teploty nebo hladiny) včetně informace o výpadku a obnovení dodávky elektřiny. SMS zprávu lze odeslat až na 200 různých telefonních čísel.

Aktuální stav zařízení a jeho vlastnosti lze sledovat a měnit pomocí funkce „Sledování“, která  je ve standardní výbavě zařízení a pracuje pomocí lokálního připojení přes USB nebo dálkově pomocí GSM modemu a datového spojení.

Zařízení má vestavěnou Li-Ion záložní baterii, díky které umožňuje monitorovat a ovládat vstupy / výstupy i během výpadku hlavního napájení.

 Trvalé sledování

Je funkce, ve které se pomocí GPRS spojení hlídá, jestli je GSM-SP10 připojena ke GSM síti.

V konfiguraci lze zapnout, jak často má být zařízení naším serverem sledováno (například jednou za minutu) a po jaké době (například po pěti minutách) je z něj uživateli poslán email se zprávou „Stanice není sledována“. Tím se rozumí například rušička GSM signálu, výpadek GSM sítě u operátora a podobně – zkrátka pokud by v této době měla GSM-SP10 poslat poplach, ale nemůže, protože ji narušitel zničil nebo prostě nejde GSM.

 Datalogger

Na přiloženou SD kartu se podle nastavení v konfiguraci pravidelně ukládají analogové měřené hodnoty, změny vstupů a výstupů a SMSky. Data lze z GSM-SP10 stáhnout pomocí GPRS spojení nebo vložením SD karty do PC.



Varianty

Objednací
číslo

Počet
vstupů

Počet
výstupů

SD
karta

Konektor pro
MODBUS nebo

GSM-SP-EXP

rozměry *1)
š x v x h [mm]

MC cena
bez DPH

VC cena
bez DPH
GSM-SP10B9DIn, 1AIn8DOutNE *2)ANO60x90x80/(53)7427 Kč6921 Kč
GSM-SP109DIn, 1AIn8DOutANOANO60x90x80/(53)8928 Kč8321 Kč

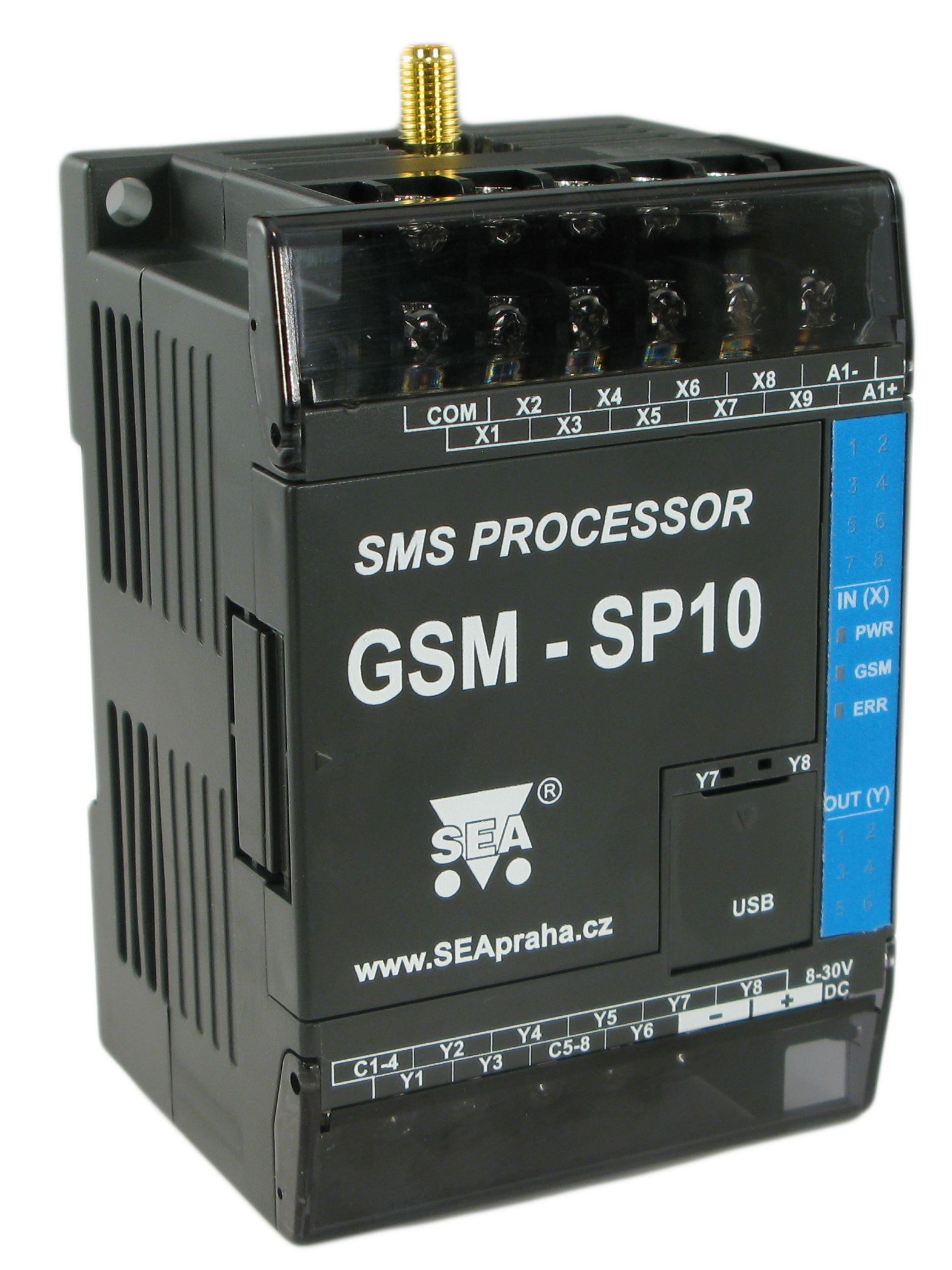

*1) Za příplatek lze krabičku přestavět na nižší provedení, více zde GSM-SP-SLIM.

*2) U GSM-SP10B lze licenci na SD kartu a logování dokoupit dodatečně.

Objednací
číslo

Poznámka

MC cena
bez DPH

VC cena
bez DPH
GSM-SD-LICLicence pro GSM-SP10B na SD kartu a logování *2)1400 Kč1400 Kč

 Přednosti

  • Jednoduchá instalace – zařízení je dodáváno v krabičce na DIN lištu.
  • Snadné monitorování – stačí poslat SMS zprávu „1234 STAV“ a přijde zpráva o stavu vstupů a výstupů.
  • Konfigurační a monitorovací SW – nastavení zařízení lze pohodlně provést pomocí programu pro PC, a to jak místně přes USB, tak i dálkově přes GPRS.
  • Zálohované napájení – díky vestavěné Li-Ion baterii budete okamžitě upozorněni na výpadek napájení.
  • Funkce „Alive“ – událost od časového plánu umožňuje pravidelně informovat, že zařízení je funkční.
  • Systém „Domino“ – informování o události pro více uživatelů se ukončí reakcí prvního z nich.
  • Informace o nabití baterie – ve stavové zprávě i v makru.
  • Datalogger – podle nastavení je možno na zabudovanou SD kartu ukládat hodnoty a stavy vstupů a výstupů. Také je možno ukládat přijaté a odeslané SMS či volání.

 Možnosti použití

  • Kotelny, výtopny a tepelná čerpadla – dálkové ovládání, sledování, hlášení poruch
  • Průmyslové objekty – vodárny, vodojemy, malé vodní elektrárny, kotelny
  • Technologické procesy – hlášení poruchových stavů, únik plynu, pokles nebo vzestup teploty, hladiny, hlídání bodu mrazu

Konfigurační sw

Ke konfiguraci GSM-SP10 se používá program SeaConfigurator, který je zdarma a bez omezené funkčnosti ke stažení v sekci podpora.

Aplikace pro ovládání ANDROIDem

Program SeaControl (je zdarma a bez omezené funkčnosti) nainstalujete do Vašeho Smartfone. Usnadňuje Vám ovládání a informace o stavu GSM-SP10.

Rozšíření

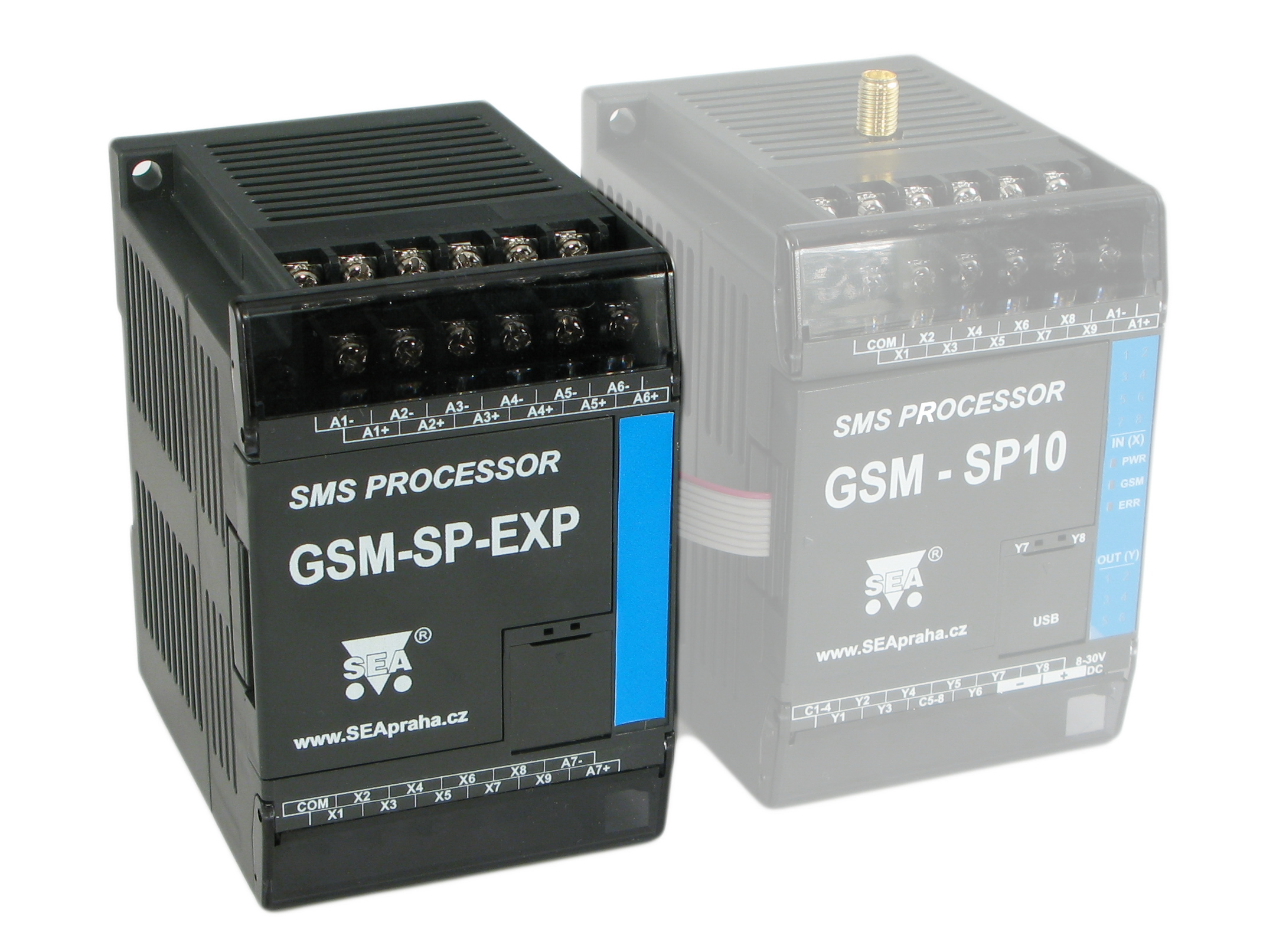

Pokud potřebujete více vstupů, k SP10 je možné připojit rozšiřující modul GSM-SP-EXP. Tento rozšiřující modul má 9 digitálních a 7 analogových vstupů. K GSM-SP10 se připojuje plochým páskovým kabelem, ze kterého je i napájen.

Pokud potřebujete SP10 rozšířit o analogové vstupy a výstupy,  je možné použít modul(y) S-ADDA-xxxxxxxxx (viz. Rozšiřující jednotky). Vzhledem k připojení pomocí RS485, lze použit i více těchto modulů současně s tím, že mohou být umístěny i ve značné vzdálenosti od SP10. S-ADDA se k GSM-SP10 se připojuje pomocí 3 vodičů (D+,D-,GND) a rozšiřující desky GSM-SP-CB5. Počet analogových vstupů a výstupů je dán variantou S-ADDA  pomocí objednacího čísla. S-ADDA se napájí z vlastního napájecího adeptéru.

  • S-ADDA … rozšiřující modul analogových vstupů a výstupů pro SP10

Komunikační desky (MODBUS RTU, MODBUS ASCII, FATEK)

K SP10 je možné připojit komunikační desku. Jedná se o rozšiřující desku sériového portu pro SP10. Slouží pro připojení k řídícím systémům (PLC, PC), které mohou vytvářet tzv. Číslované události. GSM-SP10 může být jak MASTER, tak i SLAVE. Rozšiřující deska sériového portu se zapojuje do 8mi pólového dvouřadého konektoru pod čelní kryt. Na výběr jsou dvě varianty GSM-SP-CB2 se sériovým portem RS232 a GSM-SP-CB5 se sériovým portem RS485 s možností zapnutí terminátorů. Způsob komunikace a volba registrů se nastavuje pomocí SeaConfigurator na záložce Obecné.

Umístění SP10 do BOXu

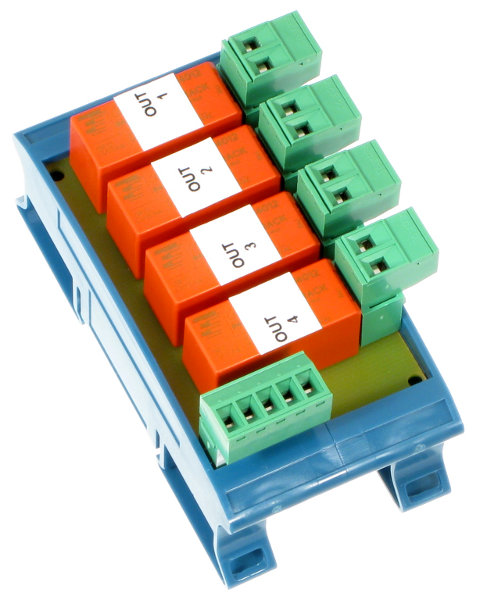

V BOXu je zdroj GSM-PWR1 (š=25 mm) pro napájení GSM-SP10 (š=60 mm) a volné místo. V malém BOXu (vnitřní š=160 mm) je ještě místo pro  GSM-SPBXOUT (š=45 mm) nebo GSM-SPBXIN (š=45 mm) nebo záložní baterie pro napájení vstupů při výpadku elektřiny GSM-BPACK-30-12 (š=45 mm).  Ve velkém BOXu je k dispozici navíc ještě druhá řada pro další moduly v šířce 160 mm.

Napájení:     8 až 30 Vss (max. 0,5 A při 12 Vss, průměrná spotřeba 0,66 W)
AKU:Zabudovaná dobíjecí baterie Li-Ion
Digitální vstupy:9 vstupů  pro napětí 8 – 30 Vss; galvanicky oddělené; jeden pól společný
Analogový vstup:1 vstup přepínatelný pomocí sw (0 – 20 mA, 0 – 10 V, KTY, Pt100, Pt1000)
Digitální výstupy:8 výstupů (100 mA/50 Vss nebo 70 mA/35 Vstř); galvanicky oddělené
Porty: USB 2.0 pro konfigurování a monitoring
GSM:900/1800 MHz
v případě zájmu možno osadit modulem 850/900/1800/1900 MHz
Provozní teplota:-20 až +45°C
Rozměry:šířka 60 mm x výška 90 mm x hloubka 80 mm / (53 mm) **)
(výška bez GSM antény, hloubka od DIN lišty)

*) Další technické údaje viz uživatelský manuál, který je ke stažení v sekci Podpora

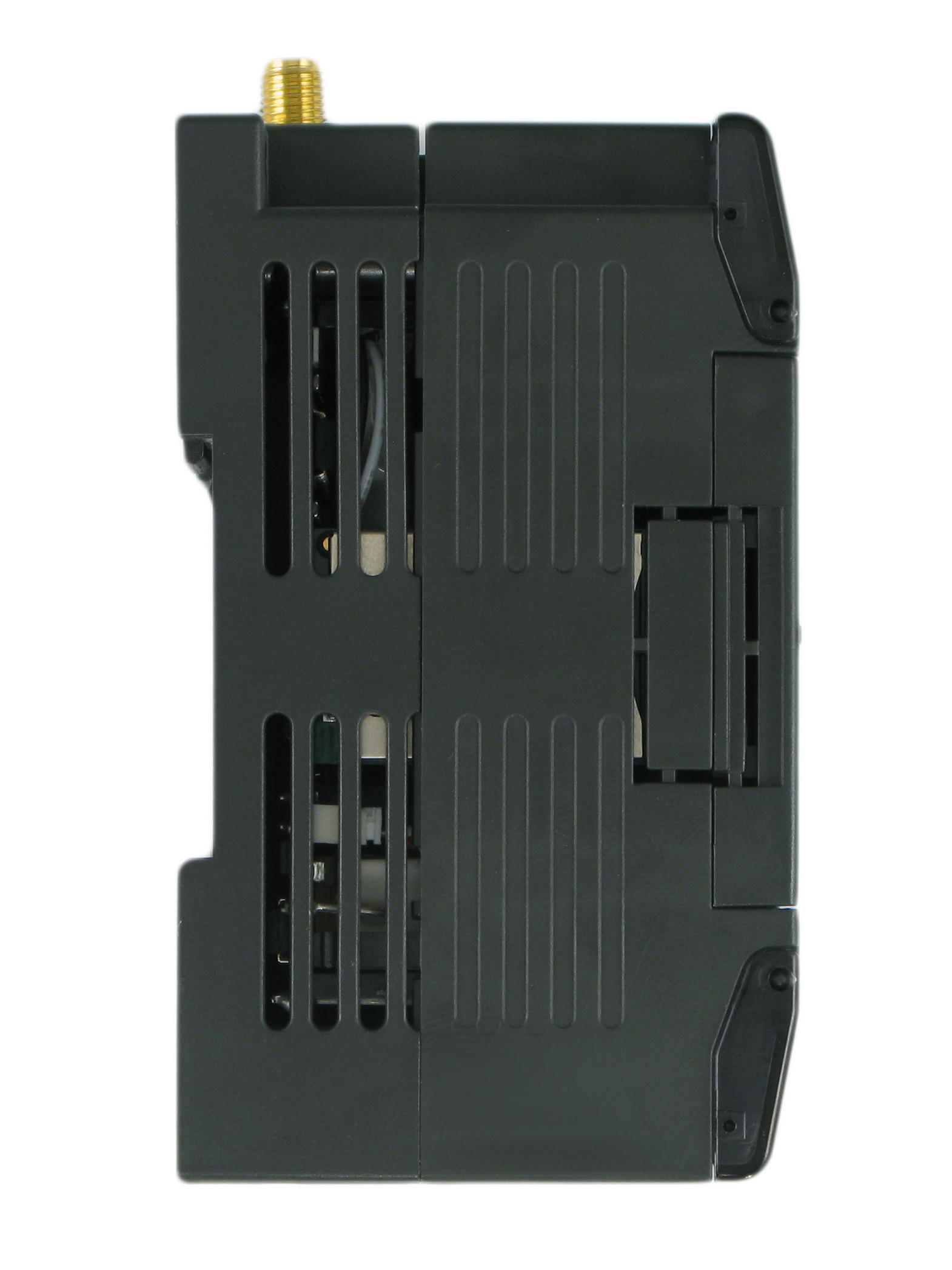

**) Za příplatek lze krabičku přestavět na nižší provedení, více zde GSM-SP-SLIM.

  • 1ks základní jednotka GSM-SP10
  • 1ks pásková anténa GSM-ANT05S
  • 1ks kabel USB A-B HW-11.02.8818
  • 1ks MicroSD karta
Servis a údržba GSM zařízeníGSM-SP10_servis-udrzba13KB
Uživatelský manuálGSM-SP10_Users_Manual_CZ_v1-13rc465KB
Příklad zapojení proudového vstupu 4-20mA a 0-20mAGSM-SP10_Příklad zapojení proudového vstupu117KB
Chybové kódy v SMSChybové kódy v SMS15KB
Prezentace SP10, SP10B a R3 GSM-SP10_skoleni
Soupis povelů pro R3,R4, SP10 GSM-SP10_sms-commands
USB ovladače pro 64-bitové verze OS Windows GSM-SP10_Configurator_drivers



SeaConfigurator a příklady

SeaConfigurator (program pro nastavení a sledování GSM zařízení SEA s.r.o.) GSM-CONFIGURATOR
Prázdná konfiguraceSP10 prázdná konfigurace_v15KB
Konfigurace s příkladem 1.SP10 konfigurace s příkladem_v16KB
Konfigurace s příkladem 2.SP10 konfigurace s příkladem_v26KB
Konfigurace ENSP10 konfigurace s příkladem_v2 EN5KB



Výkresy pro projektanty

GSM-SP10-IO-EN57KB
