Rozšiřující modul pro SP10 (9DIn, 7AIn ..0-20mA , 0-10V, KTY, Pt)

Připojuje se jako rozšiřující modul vstupů a výstupů k GSM-SP10 nebo k GSM-SP10B.

Obj. číslo: GSM-SP-EXP
MC cena 3365 Kč bez DPH / 4071.65 Kč s DPH
VC cena 3136 Kč bez DPH / 3794.56 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

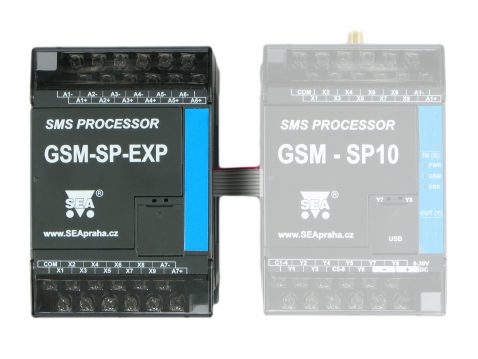

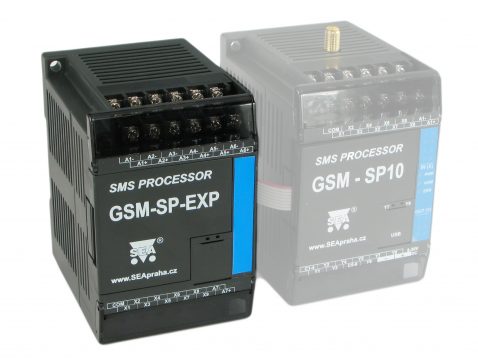

GSM-SP-EXP  je rozšiřující modul k zařízení GSM-SP10, který má 9 digitálních a 7 analogových vstupů.

Společně s GSM-SP10 má sestava dohromady 18 digitálních a 8 analogových vstupů a 8 digitálních výstupů.

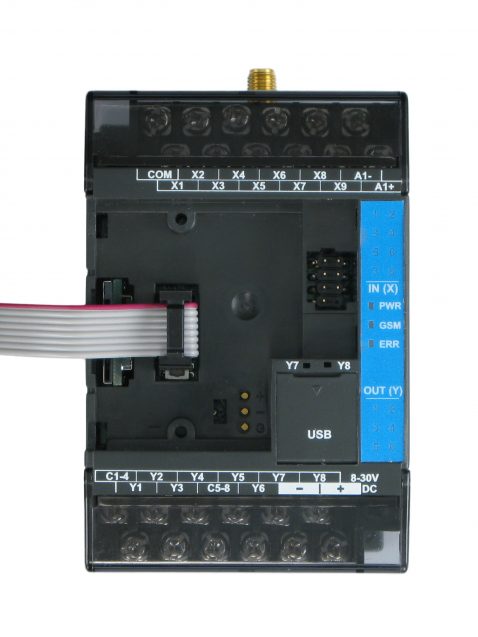

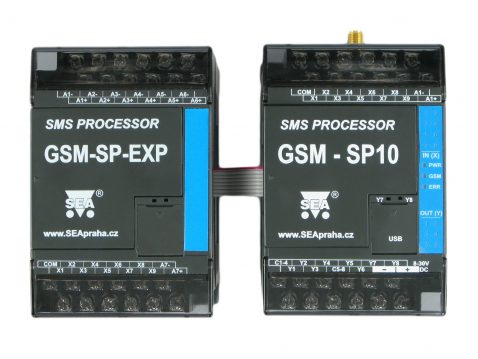

GSM-SP-EXP se propojí páskovým kabelem s GSM-SP10, ze které se rovněž napájí.

Každý analogový vstup lze nezávisle nastavit konfiguračním programem jako napěťový ( 0 až +10 V ), proudový ( 0 až +20 mA ) nebo teplotní ( pro čidla typu KTY80-2xx, Pt100 nebo Pt1000 ). GSM-SP-EXP se k zařízení GSM-GSM-SP10 připojuje plochým páskovým kabelem, ze kterého je i napájen.

Za příplatek je možno dodat i sníženou variantu „SLIM“.

Digitální vstupy 9x shodné se vstupy na GSM-SP10
Analogové vstupy 7x samostatně nastavitelné jako:
    napěťové ( 0 až +10 V )
    proudové ( 0 až 20 mA ) ( Rin=100 Ohm )
    teplotní pro čidla typu ( KTY81-2xx, Pt100, Pt1000 )
Rozměry šířka 60 mm, výška 90 mm, hloubka 80 mm ( od držáku DIN )
Napájení ze základní jednotky GSM-SPxx plochým kabelem

1x GSM-SP-EXP



Návod GSM-SP-EXP_Users_Manual_CZ_v1-04
268 KB



Výkresy pro projektanty

GSM-SP-EXP-CZ 53KB
 GSM-SP-EXP-EN  37KB
