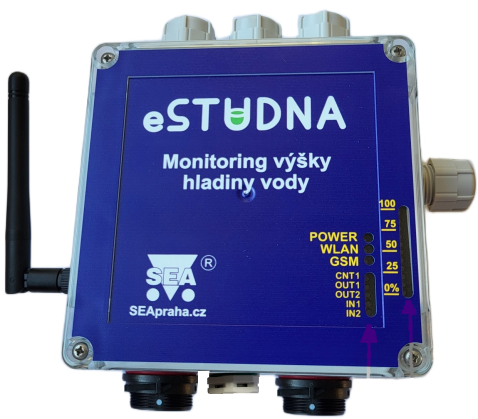

eSTUDNA2-MAX

Zařízení eSTUDNA2-MAX Vám umožní on-line sledování nezávisle 2 výšky hladiny vody ve Vaší studni nebo ve 2 nádržích, stačí pouze připojit eSTUDNA2-MAX na Vaši domácí WiFi. Aktuální data máte kdykoliv k dispozici ve webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na prudké změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům,  naměřené hodnoty hladiny vody uvidíte přehledně zpracované do grafu.

Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.

• On-line aktuální hladina vody
• Přehledný graf s historií hladiny
• Nastavení alarmu při překročení minimální nebo maximální hladiny
• Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci

eSTUDNA2-MAX  obsahuje dva výstupy s relé. Pokud k tomuto výstupu zapojíte Vaše čerpadlo, můžete ho ovládat. Druhý výstup můžete použít například na ovládání ventilu, kterým budete nádrž dopouštět. Zapínání a vypínání čerpadla a ventilu může fungovat v automatickém režimu, který si nastavíte v aplikaci. Druhou možností je spouštět čerpadlo pouhým kliknutím na tlačítko v aplikaci, tedy vzdáleně bez nutnosti osobní přítomnosti u čerpadla.

eSTUDNA2-MAX je zařízení, které umožnuje dálkové monitorování výšky 2 různých hladin vody ve studni nebo nádrži. Měření je prováděno pomocí dvou čidel výšky hladiny v rozsahu 0-5m, které má vysokou přesnost měření.

eSTUDNA2-MAX  obsahuje navíc jeden pulsní vstup, který slouží pro čítání pulzů vodoměru. Spotřeba uvidíte v grafu spotřeby a můžete si nastavit hlídání spotřeby vody.

Instalace zařízení eSTUDNA2-MAX je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V a spárujete s Vaší domácí WiFi.

POZOR: Připojení zařízení smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací!

Ovládání z Vašeho mobilního telefonu

V aplikaci CML5 SEA máte vždy a odkudkoliv aktuální informace o hladině vody.

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM a WiFi aplikací jsme vyvinuli aplikaci CML5 SEA určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení.

Aplikace umožňuje přihlášení více uživatelů s různými právy přístupu.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód, který naleznete přímo na výrobku.

https://cml5.seapraha.cz/apiv2/mobile?os=ANDROID

https://cml5.seapraha.cz/apiv2/mobile?os=IOS

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml5.seapraha.cz

Přímo z webové stránky také můžete ovládat výstup nebo si nastavit e-maily s alarmovými hlášeními. Upozornění na alarmy obdržíte e-mailem nebo jako oznámení (push notifikace) v mobilní telefonu. Odeslání SMS zprávy není možné.

API pro integraci

Získání dat eSTUDNY2 je možné přes API – https://cml5.seapraha.cz/apiv2/.
Připravujeme také lokální API a lokální WEB server – dokumentaci zveřejníme v samostatném dokumentu.

Získání hladiny eSTUDNA2: www.seapraha.cz/ziskani-hladiny-estudny2-pres-api

Ovládání výstupu eSTUDNA2: www.seapraha.cz/ovladani-vystupu-estudny2-pres-api

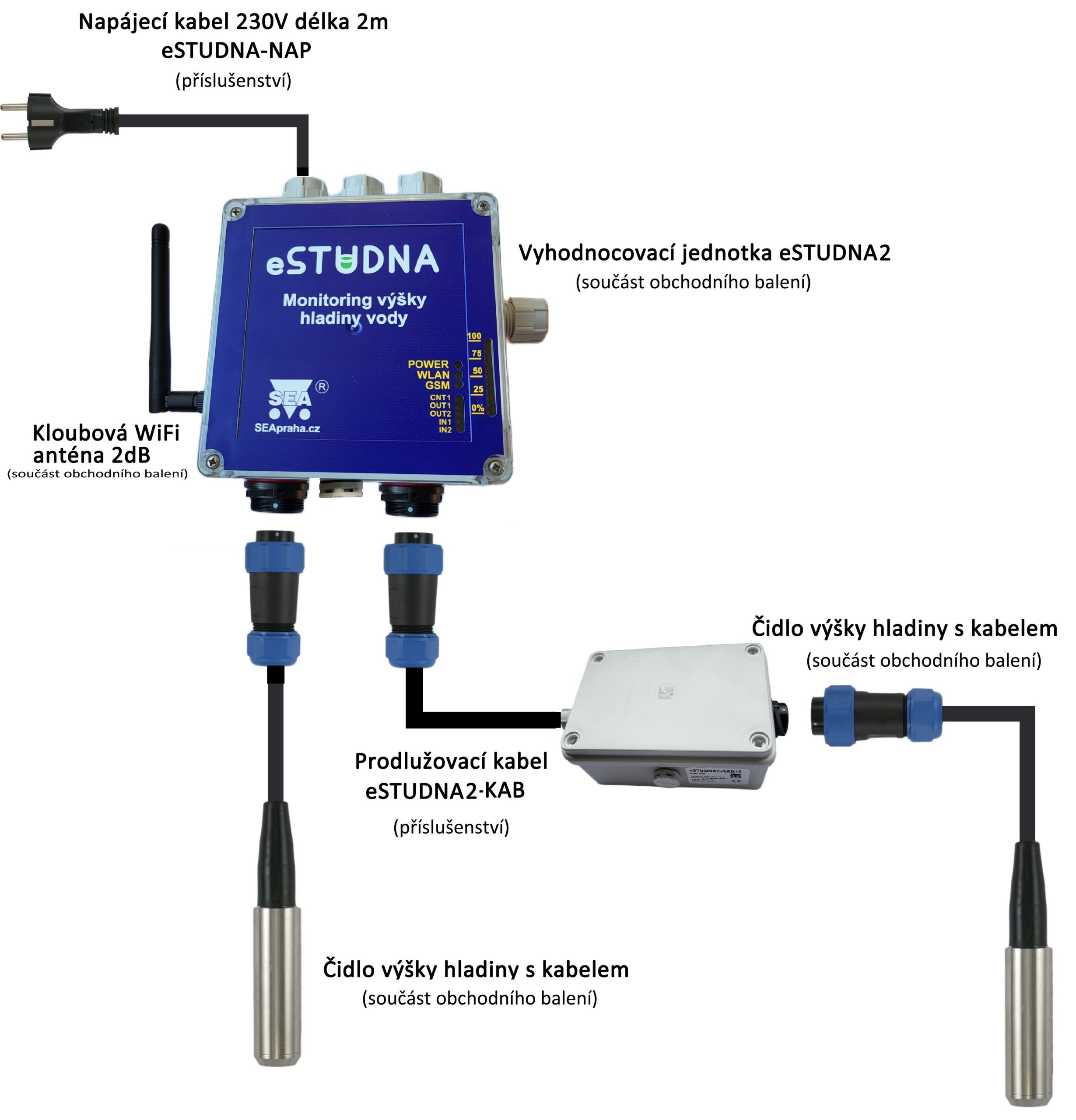

Příklad sestavy eSTUDNA2-MAX a příslušenství:

Zařízení je určené pro venkovní použití.  Vždy je ale lepší ho umístit na kryté místo, aby nebylo přímo vystavené povětrnostním vlivům.

Čidlo výšky hladiny
Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Pokud do konektoru pronikne voda, přes kapiláru zateče do elektroniky čidla a dojde ke zničení čidla.

Kabel čidla je třeba z konektoru vést rovně alespoň v délce 30cm. U konektoru kabel neohýbat, jinak se deformuje těsnění v konektoru a může do konektoru proniknout vlhkost.

Zapojení – čerpadlo 230V

Zapojení – ventil
