Pro vzdálenou GSM správu (RS485, MODBUS RTU, Master)

Obj. číslo: GSM-MODBUS-485DIN
MC cena 4095 Kč bez DPH / 4954.95 Kč s DPH
VC cena 3900 Kč bez DPH / 4719 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

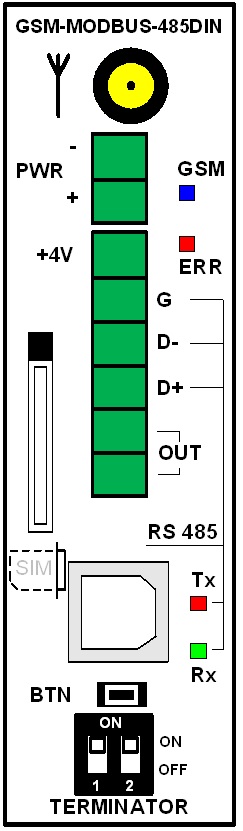

GSM-MODBUS-485 má kromě RS485 také jeden digitální výstup pro obecné použití. Výstup umožní například vzdálený reset. SMS dotazem lze kdykoliv zjistit stav GSM-MODBUS-485DIN i stav předdefinovaných registrů v připojených zařízeních.

GSM-MODBUS-485DIN lze namontovat na DIN lištu do rozvaděče.

Pro nastavování je určen USB konektor a PC program SeaConfigurator, který je zdarma ke stažení.

Poznámka

  • SW pro toto zařízení obsahuje MODBUS Master RTU
  • Při připojení k PLC FATEK stačí zadat označení vstupů / výstupů (X0,X1…Y0, Y1  apod.).
  • Konfigurace programem SeaConfigurator přes USB konektor nebo na dálku pomocí GPRS.

Příklad použití

Vlastnosti

  • Vzdálené ovládání libovolného zařízení s protokolem MODBUS
  • Základní komunikace pomocí SMS zpráv
  • Připojení k zařízení: sériový port RS485, protokol MODBUS RTU
  • Vzdálené ovládání výstupů na zařízení: typicky na PLC FATEK
  • Vzdálené zjišťování stavu digitálních i analogových vstupů: typicky na PLC FATEK
  • Možnost připojení více zařízení současně
  • Konfigurace: z PC programem SeaConfigurator přes USB konektor nebo na dálku pomocí GPRS.
  • Vnitřní akumulátor: Li-Ion (umožňuje nahlášení výpadku napájení pomocí SMS zprávy).

Jak zařízení funguje:

  1. Nejprve je třeba nakonfigurovat typ komunikace (MASTER) a rychlost portu.
  2. U zvolených registrů postupně vyplnit jejich modbus adresy a zadat posílání SMS při požadované změně registrů. Pro PLC FATEK je možné jako adresu zadávat přímo označení registru ve formátu FATEK.
  3. Pro ovládání je možno nadefinovat jména povelů, kterými lze nastavit hodnoty registrů v připojených zařízeních. Některé konfigurace (nastavení parametrů) je možno provést i pomocí SMS viz kapitola Seznam příkazů v Návodu k obsluze.
  4. V provozu pak GSM-MODBUS-485 hlídá hodnoty v předdefinovaných registrech.
  5. Pokud je element typu Input Discrete (X) nebo Coil (Y), tak lze nakonfigurovat odeslání SMS při změně L->H nebo H->L tohoto registru. Lze zadat zpoždění i pojmenovat registr.
  6. Pokud je element typu Input Register (A) nebo Holding Register (B), tak se přečtená hodnota porovnává s nakonfigurovaným pásmy, a pokud dojde ke změně pásma, tak lze odeslat SMS. Typický příklad je hlídání teploty a pokud teplota poklesne pod mez MIN nebo překročí mez MAX, tak se posílá SMS. Lze zadat zpoždění i pojmenovat přechody mezi třemi pásmy. Také lze zadat počet desetinných míst a jednotky.
  7. Kdykoliv je možné se zeptat na souhrnný stav registrů.

Anténa

V obchodním balení je pásková samolepící anténa vhodná pro nalepení na plastový rozvaděč. Pokud máte plechový, je vhodnější použít prutovou anténu s magnetickým uchycením. Pokud to uvedete v objednávce, zdarma Vám dodáme místo samolepící anténu prutovou typ GSM-ANT01S.



Rozšíření

Pro rozšíření jsou vhodné například PLC FATEK. Příklad je uveden zde.

Napájení    8-30V /100mA
Záložní napájení vnitřní Li-Pol akumulátor pro cca 1 den provozu bez dobíjení.
k plnému dobití akumulátoru dojde max. po 2 dnech.
Montáž na DIN lištu nebo pomocí šroubů na plochý panel
Digitální výstup  1x
Vlhkost  max. 90%
GSM RF výkon 2W, frekvence Worldwide 850 / 900 / 1800 / 1900 MHz
Provozní teplota -20°C až +45°C
Anténní konektor SMA female
Rozměry š25 x v90 x h80 mm bez antény

Datové typy protokolu MODBUS:

  • INT16
  • UINT16
  • INT32 (MSB)
  • UINT32 (MSB)
  • INT32 (LSB)
  • UINT32 (LSB)
  • FLOAT (MSB)
  • FLOAT (LSB)

Float je dle IEEE, Standard 754.

1ks GSM-MODBUS-485DIN
1ks GSM anténa GSM-ANT05S
1ks 6-pinový konektor ( rozteč 3,81 mm )
1ks 2-pinový konektor ( rozteč 3,81 mm )



Návod k obsluze GSM-MODBUS-485DIN_od_2019_User_Manual_CZ_v1-08a  404kB
SeaConfigurator ( program pro nastavení a sledování GSM zařízení SEA s.r.o. )  GSM-CONFIGURATOR
