eSTUDNA2 - hlídání hladiny ve studnách, 1 výstup, WiFi verze

NOVINKA
Nahrazuje: eSTUDNA

  • on-line aktuální stav hladiny vody
  • přehledný graf s historií hladiny
  • nastavení alarmu při překročení minimální nebo maximální hladiny
  • čidlo výšky hladiny v rozsahu 0-5m nebo 0-10m – dle varianty
  • ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci
  • vybaveno jedním digitálním výstupem

V aplikaci eSTUDNA2 máte vždy a odkudkoliv aktuální informace o stavu hladiny vody.

eSTUDNA2 je Váš nový pomocník pro co nejlepší využití zásob vody ve studni nebo nádrži.

Výrobce: SEA spol. s r.o.

Obj. číslo: eSTUDNA2
MC cena 5198.3 Kč bez DPH / 6290 Kč s DPH
VC cena Cena na dotaz
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

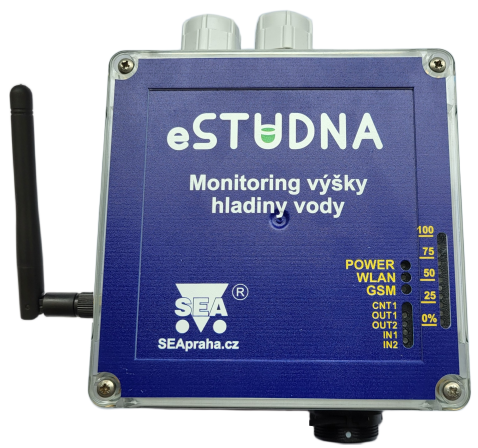

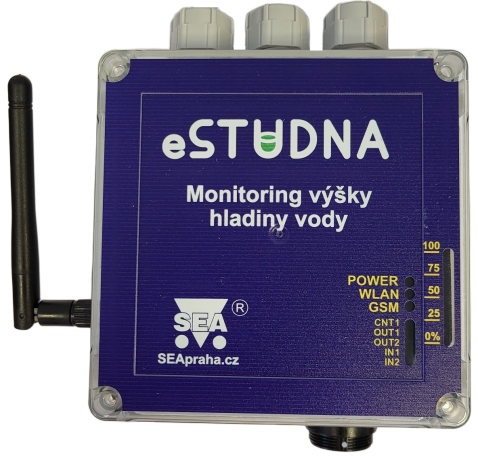

Zařízení eSTUDNA2 Vám umožní on-line sledování výšky hladiny vody ve Vaší studni nebo
nádrži, stačí pouze připojit eSTUDNA2 na Vaši domácí WiFi. Aktuální data máte kdykoliv k dispozici ve webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na prudké změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

Instalace zařízení eSTUDNA2 je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V a spárujete s Vaší domácí WiFi.

POZOR: Připojení zařízení smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací!

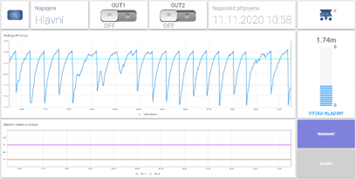

Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům. Ve webové aplikaci jsou naměřené hodnoty hladiny vody přehledně zpracovány do grafu.

Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.

  • On-line aktuální hladina vody
  • Přehledný graf s historií hladiny
  • Nastavení alarmu při překročení minimální nebo maximální hladiny
  • Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci

eSTUDNA2 obsahuje jeden výstup s relé. Pokud k tomuto výstupu zapojíte Vaše čerpadlo, můžete ho ovládat. Zapínání a vypínání čerpadla může fungovat v automatickém režimu, který si nastavíte v aplikaci. Druhou možností je spouštět čerpadlo pouhým kliknutím na tlačítko v aplikaci, tedy vzdáleně bez nutnosti osobní přítomnosti u čerpadla.

Instalace zařízení eSTUDNA2 je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V a spárujete s Vaší domácí WiFi.

POZOR: Připojení zařízení smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací!

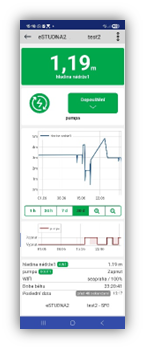

Ovládání z Vašeho mobilního telefonu

V aplikaci CML5 SEA máte vždy a odkudkoliv aktuální informace o hladině vody.



Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM a WiFi aplikací jsme vyvinuli aplikaci CML5 SEA určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení.

Aplikace umožňuje přihlášení více uživatelů s různými právy přístupu.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store po zadání slova „CML5 SEA„. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód zařízení, který je vložen na štítku v obchodním balení eSTUDNA2.

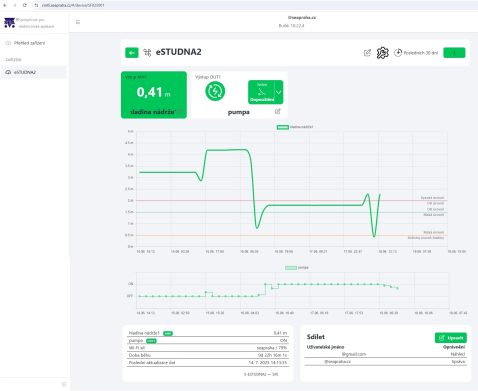

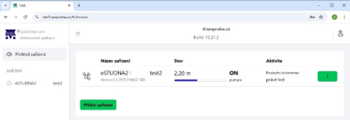

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml5.seapraha.cz

Přímo z webové stránky také můžete ovládat výstup nebo si nastavit e-maily s alarmovými hlášeními. Upozornění na alarmy obdržíte e-mailem nebo jako oznámení (push notifikace) v mobilní telefonu. Odeslání SMS zprávy není možné.



Získání hladiny eStudny přes API

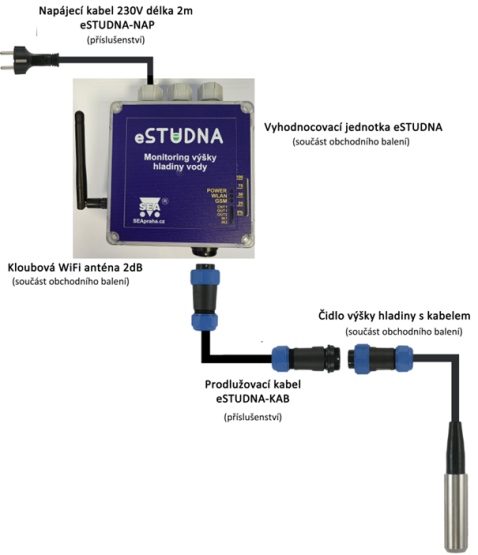

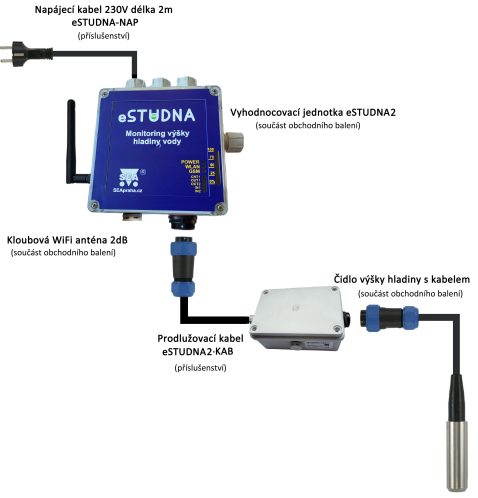

Příklad sestavy eSTUDNA a příslušenství:

Zařízení je určené pro venkovní použití.  Vždy je ale lepší ho umístit na kryté místo, aby nebylo přímo vystavené povětrnostním vlivům.

Čidlo výšky hladiny
Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Pokud do konektoru pronikne voda, přes kapiláru zateče do elektroniky čidla a dojde ke zničení čidla.

estudna-cidlo-300x62

Kabel čidla je třeba z konektoru vést rovně alespoň v délce 30cm. U konektoru kabel neohýbat, jinak se deformuje těsnění v konektoru a může do konektoru proniknout vlhkost.



Zapojení – čerpadlo 230V

estudna-zapojeni-cerpadlo-230v-300x126

Zapojení – ventil

estudna-ventil-300x173

Napájení230 Vstř
Spotřebatyp. 1,5W
Čidlo výšky hladiny1x v rozsahu 0-5m nebo 0-10m – dle varianty
Digitální výstup1x kontakt relé 230V / 10A
WiFi modulpásmo 2,4GHz
KrytíIP65 (ochrana před tryskající vodou)
Provozní teplota-20°C až +45°C
Rozměry ( bez WiFi antény)170 x 125 x 65 mm
1xVyhodnocovací jednotka eSTUDNA2
1xČidlo výšky hladiny v rozsahu 0-5m nebo 0-10m – dle varianty, délka kabelu 6m, koncovka průměr 29mm
1xKloubová prutová WiFi anténa 2dB

Zařízení je určené pro venkovní použití.
Vždy je ale lepší ho umístit na kryté místo, aby nebylo přímo vystavené povětrnostním vlivům.

Návod k obsluze CZeSTUDNA2_Users_Manual_CZ_v1_00
APIZískání hladiny eStudny2 přes API
APIDokumentace
Integrace s Home AssistantIntegrace Home Asstistant v4
DotazyeSTUDNA-xxx – často kladené dotazy
