Řízení stejnosměrných motorů

Obj. číslo: S-HBRIDGE
MC cena 1907 Kč bez DPH / 2307.47 Kč s DPH
VC cena 1833 Kč bez DPH / 2217.93 Kč s DPH
Poptat produkt
  • Popis produktu
  • Technické parametry
  • Podpora

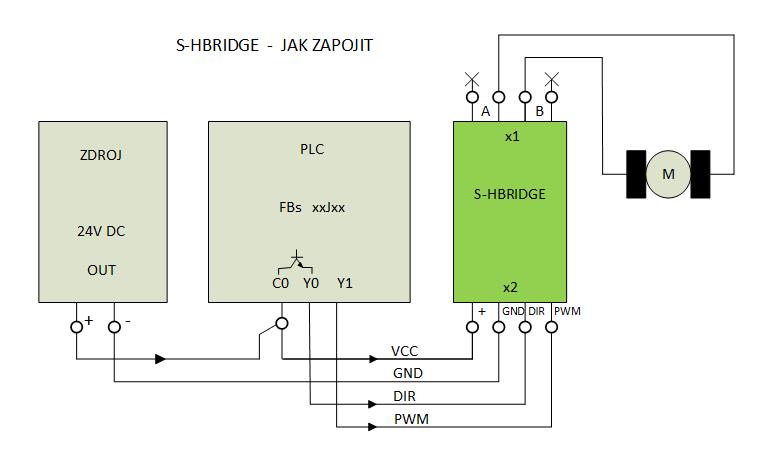

Driver je určen pro řízení otáček a změnu směru otáčení stejnosměrných motorů do  jmenovitého proudu 3,5 A .  Připojení  k PLC Fatek je na níže uvedeném obrázku.

Svorky:

+                                      napájecí napětí +24V

GND                               napájecí napětí GND

DIR                                  směr otáčení,  0…vpravo,  +24V vlevo

Změnu směru otáčení je nutno provádět při vypnutém motoru.

PWM                             regulace otáček pomocí střídy , +24V trvale sepnuto

A                                     motor

B                                      motor

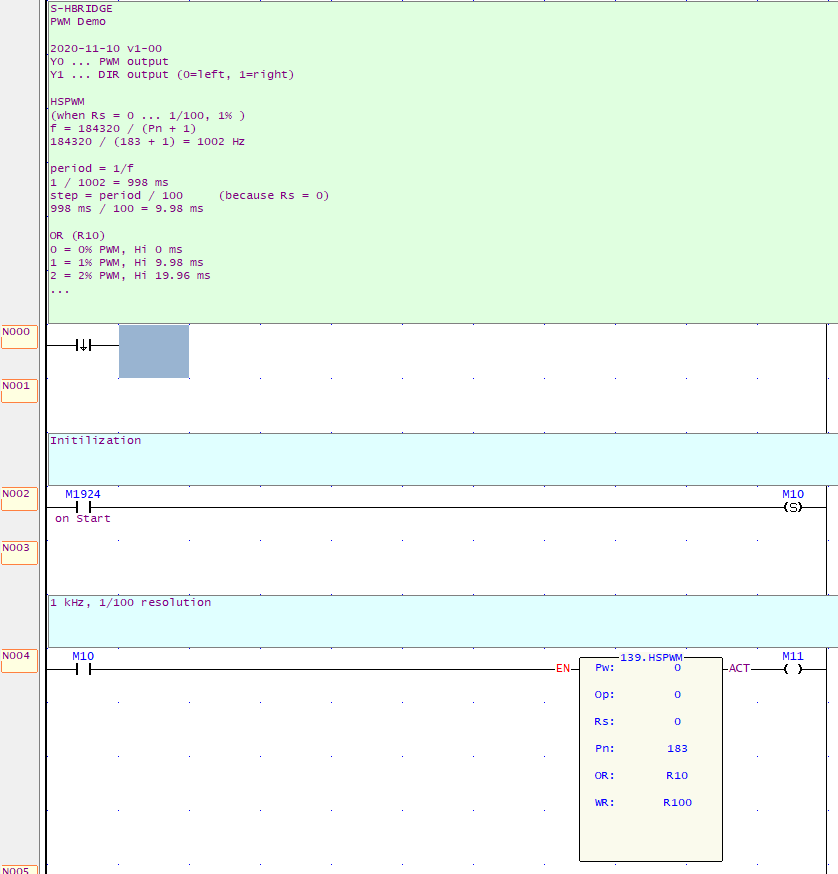

Ukázovkový program pro PLC FATEK: (ke stáhnutí z http://www.esea.cz/support/h-bridge/s-hbridge_test_pwm_v1-03.pdw)

Min Typicky Max
Napájecí napětí 20V 24V 28V
Výstupní proud 3,5A 5A
R výstup motor 100mΩ
Řídící signál DIR 15V 24V 28V
Řídící signál PWM 15V 24V 28V
Řídící signál PWM (frekvence) 0 Hz 1kHz 20kHz
Teplota okolí -20°C +25°C +60°C
Proud naprázdno 10mA 12mA 15mA

Video:         HBRIDGE

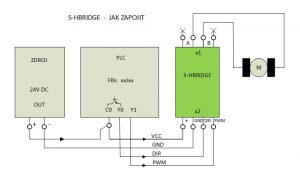

Schéma zapojení:
