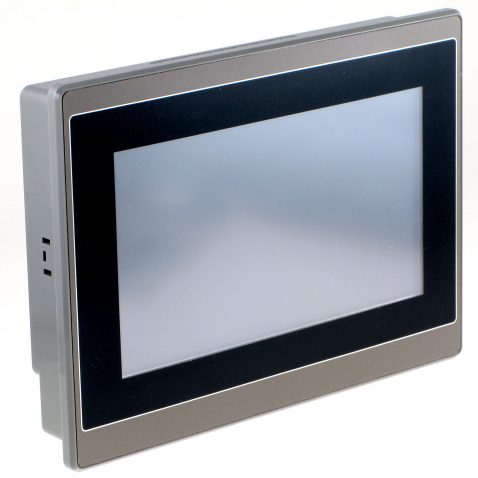

HMI-PK2070, Dotyk. panel 7,0", TFT, ETH, USB A, B

HMI-PK2070 – nová generace, nástupce HMI-PK070 ( dále jen HMI-SEA ) je dotykový LCD panel určený k připojení k širokému sortimentu PLC od různých výrobců.

Programování panelu se provádí v intuitivním grafickém prostředí PM Designer ( SEA ).

Obj. číslo: HMI-PK2070
MC cena 8406 Kč bez DPH / 10171.26 Kč s DPH
VC cena 7310 Kč bez DPH / 8845.1 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Příslušenství
  • Podpora

Možnost připojení k PLC různých výrobců ( SIEMENS, FATEK a mnoho dalších viz. Podpora )

  • Různé komunikační protokoly ( FATEK, MODBUS a další )
  • Barevný TFT LCD displej, širokoúhlý, 65536 barev
  • Alarmy, Recepty, Makra ( možnost doprogramování nestandardních funkcí )
  • Přepínatelné jazykové verze + diakritika v textech
  • Přepínání obrazovek z PLC
  • Logování dat na USB disk, soubor .csv ( časované i od události )
  • Logování uživatelských operací na USB disk
  • Otočení panelu o 180° – může usnadnit připojení kabelů při montáži (při otočení nelze použít VNC)
  • Víceúrovňový systém hesel – přístup k určeným prvkům jen po zadání hesla
  • Zaheslování programu – ochrana „duševního vlastnictví“ k programu
  • „Průchozí“ komunikační režim umožňuje naprogramovat PLC „skrze“ panel
  • On-line simulace programu na PC s PLC připojeným přes sériový port
  • RTC – obvod reálného času
  • Programovací prostředí PM Designer – zdarma
  • Nahrání programu do panelu přes USB port, RS232 port nebo USB klíčenku
Parametr / obj. číslo  HMI-PK043   HMI-PK2070
Rozlišení displeje:  480 x 272 pixelů  800 x 480 pixelů
Úhlopříčka displeje:  4.3″ ( 16:9 )  7″ ( 16:9 )
Technologie displeje: TFT LCD s LED podsvícením TFT LCD s LED podsvícením
Počet barev:  65536 ( 16 bit )  65536 ( 16 bit )
Dotykový panel:  4 drátová analogová technologie  4 drátová analogová technologie
Barva plastu: černá šedá
Sériové porty: *2)
COM1: RS232 ( Rx,Tx ), RS485, RS422;
COM3: RS232 ( Rx,Tx )
COM1: RS232 ( Rx, Tx )
COM2: RS485, RS422
COM3: RS232 ( Rx, Tx )
USB porty: 1x USB Port typ A

USB Flash disk „e:“ ( USB klíčenka )

1x USB Port typ B

download programu z PC

1x USB Port typ A

USB Flash disk „e:“ ( USB klíčenka )

1x USB Port typ B

download programu z PC

Ethernet:  NE  ETHERNET – ANO
FTP server: *3)  NE  FTP server – ANO
VNC server: *4)  NE  VNC sever – ANO
Transparent COM<->COM: *5) ANO  ANO
Transparent Eth<->COM: *5)  NE  NE
DRAM (pracovní paměť):  32 MB  64 MB
Battery Backuped RAM:  128 KB CMOS RAM *1)  128 KB CMOS RAM *1)
Flash ROM:  8 MB ( pro uživatelský program )  64 MB ( pro uživatelský program )
NAND Flash ROM:
 0 MB ( interní Flash disk „c:“ )  NE ( interní Flash disk „c:“ )
MicroSD socket:  NE  ( Flash disk „d:“ )  NE  ( Flash disk „d:“ )
Real Time Clock (RTC):  ANO *1)  ANO *1)
Napájení:  24 Vss, ±10%, 24Vss/0,4A  24 Vss, ±10%, 24Vss/0,8A
Krytí zepředu:  IP65  IP66
Odolnost proti poškrábání:  3H  3H
Provozní teplota:  0°C až +40°C  -10°C až +60°C
Rozměry : *6)  (š x d x h) 130 x 106,2 x 40 mm  (š x d x h) 203,5 x 148,5 x 37 mm
Montážní otvor:  (š x d) 119 x 93 mm  (š x d) 191,5 x 138 mm
Programovací prostředí:
Minimální verze:
Aktuální verze:
PMD-SEA ( viz. Podpora )
V2.0.4.00
V2.1.6.02
PM Designer

*1) RTC (obvod s hodinami s reálným časem) a CMOS RAM jsou zálohovány lithiovou baterií.

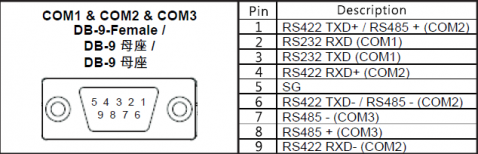

*2) Konektor 9 pin delta maminka s nestandardním zapojením vývodů ( současně je vyveden COM1 a COM3 ) viz. fotogalerie.

COM1: RS232 ( Rx,Tx ), RS485 / RS422
COM3: RS232 ( Rx,Tx )

*3) FTP server umožní na dálku stahovat soubory pomocí ftp protokolu ( např. soubory s nalogovanými daty z TotalCommanderu ).

*4) VNC server umožňuje vzdálené monitorování a ovládání panelu z PC, tabletu nebo chytrého telefonu, a to přes Ethernet formou „vzdálené plochy“ ( např. programem realVNC ).

*5) Transparent communication ( průchozí režim ) je režim panelu, kdy se vypne uživatelský program a panel jen zprostředkuje propojení jednoho portu do druhého. Typicky se používá pro naprogramování PLC z WinProladderu  „skrze“ dotykový panel.

*6) Bez konektorů.

Připojení panelu k základní PLC jednotce

  • Tyto panely je možné připojit k Port0 PLC FATEK pomocí kabelu FAC-FBS-FV232-01.
  • Panely je možné připojit také k ostatním portům ( Port1 až Port4 ), a to pomocí RS232 kabelem FAC-FBS-FV232-02 nebo pomocí RS485/RS422.
  • POZNÁMKA: Při nákupu dotykového panelu je vhodné volit základní jednotku PLC s Portem0 v provedení RS232 ( nikoli USB ). Není pak třeba k PLC dokupovat další desku s RS232 portem, protože panel nelze k PLC připojit přes USB port!

Připojení panelu k PC

  • Tyto panely je možné připojit k USB portu Vašeho PC pomocí standardního kabelu např. HW-11.02.8818
  • Tyto panely je možné připojit k portu RS232 Vašeho PC pomocí kabelu FAC-FBS-FCB-FE0-009.

Programování panelu

  • Intuitivní programovací prostředí PMD-SEA je zdarma ke stažení. Ve fotogalerii naleznete ukázky aplikací.
  • Další příklady naleznete na WEBu podpory věnovaném PLC FATEK, v menu Příklady – Dotykové panely ( HMI )

Jaký je rozdíl mezi dotyk. panely FATEK ( FT-043ST-T21  ) a HMI-SEA ( HMI-PK070 )?

HMI-SEA ( PK043 a PK070 ) jsou dotykové panely, které nám výrobce panelů dodává na zakázku s tím, že HMI-SEA jsou cenově a hardwarově optimalizované dle typického použití u našich zákazníků.

  1. Programovací prostředí PM Designer je pro oba typy panelů prakticky shodné.
  2. Na jednom počítači mohou být obě programovací prostředí nainstalovány současně ( pokud se pro panely FATEK použije verze 1.2.98… ).
  3. Zdrojové programy ale nejsou přímo přenositelné mezi projekty pro HMI-SEA a panely FATEK.
  4. Jednoduché projekty je relativně snadné přepsat ( přenést po jednotlivých obrazovkách pomocí CntrC CntrV ) z projektu pro panel FATEK do projektu HMI-SEA.
  5. U složitých projektů již přechod vyžaduje určité úsilí a zkušenosti.
  6. Volba typu použitého panelu je proto nejvhodnější v okamžiku zahájení projektu.
  7. HMI-PK043 se od panelu FATEK FT-043ST-T21 liší především chybějícím komunikačním portem COM2 ( RS485 ) a designovým zpracováním čelní desky panelu. HMI-PK043 se a nedodává ve variantě s Ethernetem.
  8. HMI-PK070 se od panelu FATEK FT-070NT-T41 liší především chybějícím komunikačním portem COM2 ( RS485 ) a designovým zpracováním čelní desky panelu. HMI-PK070 se dodává pouze ve variantě s Ethernetem.
