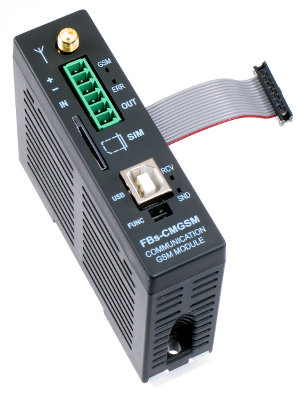

Komunikační modul GSM/GPRS pro PLC FATEK typ FBS
  • Odesílání alarmových SMS z PLC
  • Vzdálená správa PLC FATEK přes GSM síť

Obj. číslo: FAC-FBS-CMGSM
MC cena 6922 Kč bez DPH / 8376 Kč s DPH
VC cena 6020 Kč bez DPH / 7284 Kč s DPH
Poptat produkt
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Podpora

FAC-FBS-CMGSM ( dále jen CMGSM ) jsou komunikační moduly pro PLC automaty FATEK řady FBs-xxMC. CMGSM využívá GSM síť pro přenos dat. Základem zařízení je čtyř pásmový GSM modul (850/900/1800/1900 MHz). CMGSM je zálohované Li-Ion akumulátorem. CMGSM umožňuje provozovat tři různé způsoby komunikace s připojeným PLC:

  1. První způsob je monitorování a vzdálené ovládání PLC pomocí SMS zpráv. CMGSM periodicky vyčítá registry PLC, které obsahují příznak k odeslání SMS zprávy. Pokud je příznak nastaven, CMGSM přečte z registrů telefonní číslo a řetězec znaků (text), odešle SMS a vymaže příznak. Pokud CMGSM přijme SMS zprávu, zapíše ji do registrů PLC včetně jiného příznaku „SMS přijata” a tím ji předá ke zpracování programu v PLC. Po zpracování PLC program tento příznak vymaže. Oba tyto typy SMS zpráv (příchozí i odchozí) zpracovává PLC program. Existuje také typ zpráv, jejichž text je pevně zaprogramován v CMGSM ( např. „Connection to PLC failure” ) – z konfiguračních registrů PLC se pouze vyčte telefonní číslo příjemce zprávy.
  2. Druhým způsobem komunikace s PLC prostřednictvím CMGSM je vytáčené datové spojení přes GSM síť ( CSD ). Toto spojení lze realizovat z pohledu CMGSM pouze jako příchozí. Spojení je zahájeno z řídícího centra za účelem zjištění stavu vzdáleného systému, ladění PLC softwaru a jeho modifikace programem WinProladder.
  3. Třetí způsob komunikace s CMGSM přes GSM síť je GPRS datové spojení využívající TCP/IP protokol.  CMGSM otevírá spojení v TCP client modu. Lze použít libovolnou SIM kartu, která umožňuje internetové spojení přes GSM síť. CMGSM se spojí na IP adresu a port specifikovaný konfiguraci v PLC. Je důležité si uvědomit, že spojení lze otevřít pouze ve směru z CMGSM do PC (které funguje jako server). PC nemůže otevřít spojení do CMGSM, protože v něm není implementován server a navíc nemívá veřejnou IP adresu.

Inovace – novinky

  • CMGSM se nově vyrábí i v provedení pro PLC FATEK řady B1-xxM
  • 1x digitální vstup umožňující odeslání SMS při změně stavu
  • 1x digitální výstup ovládaný pomocí SMS
  • tlačítko, které umožňuje ovládat výstup
  • Zjišťování aktuálního času z GSM sítě ( NITZ ) – pokud je GSM operátor vysílá

Přednosti

  • vzdálené ovládání pomocí SMS, GPRS nebo datového volání ( CSD )
  • podporuje dálkové použití WinProladeru, a to pomocí datového volání ( CSD ), ( GPRS využít nelze )
  • USB port pro monitorování činnosti CMGSM
  • Li-Ion akumulátor umožňující min. 2 dny provozu bez napájecí sítě
  • vnitřní super watchdog provádí úplný reset odpojením a připojením napájení GSM modulu
  • odchozí SMS jsou generovány PLC programem
  • příchozí SMS jsou zpracovávány PLC programem

Možnosti použití

  • řídicí systémy s PLC FATEK, u kterých je třeba monitorování, ovládání a vzdálená správa PLC po GSM síti
  • pro GSM monitorování a dálkové ovládání velkého počtu logických a analogových vstupů / výstupů
  • pro GSM monitorování a dálkové ovládání, pokud jsou vstupy a výstupy velmi vzdálené od sebe s využitím síťového propojení PLC jednotek
  • Pro vzdálené odladění programu v PLC FATEK je vhodný GSM-CMGSM-232, který lze připojit k RS232 Port0 a po odladění aplikace přenést na další zakázku.

Technické údaje FAC-FBS-CMGSM

Fyzické rozměry:šířka 25 mm, výška 90 mm,

hloubka ( bez antény ) 80 mm resp. 55 mm

Provedení:jako rozšiřující komun. modul pro PLC FBs-xxMC
Digitální vstup:1x ( 8 až 30 Vss )
Digitální výstup:1x ( max.  35Vstř/70mA resp. 50Vss/100mA )
Upevnění:na DIN lištu nebo na panel pomocí šroubků
Napájení:z hlavní jednotky PLC
Záložní napájení:vnitřní Li-Ion akumulátor umožňuje min. 2 dny provozu bez zapnutého PLC
Provozní teplota:-20°C až +45°C
GSM network:Worldwide 850 / 900 / 1800 / 1900, vysílací výkon max. 2 W

Možnost použití:

PLC FBs-xxMC ano ( Port3 )

PLC FBs-xxMA ne

  • na PLC není propojovací konektor

PLC B1/B1z ne

  • CMGSM a PLC mají rozdílné propojovací konektory
  • na PLC není propojovací konektor
  • PLC řady B1z nemá potřebné registry Dxxxx , proto nelze použít ani GSM-CMGSM-232.



1ks FAC-FBS-CMGSM

1ks anténa GSM-ANT05 *1)

1ks konektor ( 6pin, rozteč 3,81mm )

*1) Pokud Vám nevyhovuje anténa z obchodního balení, specifikujte v objednávce GSM-ANT01S ( zisk 5 db )

Návod k obsluze CZ                          FAC-FBS-CMGSM_User_s_Manual_CZ_v3-08

Návod k obsluze EN                         FAC-FBS-CMGSM_User_s_Manual_EN_v3-07

Příklad                                                FAC-FBS-CMGSM_Examples_EN_v1-0

FATEK GPRS server demo            FAC-FBS-CMGSM_FatekGprsServerDemo_v1-3

USB driver ( pro starší model )    FAC-FBS-CMGSM_tc65_usbmodem

CMGSM – CD                                   FAC-FBS-CMGSM_cd-en
