SEA GSM RELÉ 5 (1DIn nebo 1tepl, 1DOut, nap. 230V)
  • přímo ovládaná zásuvka 230V
  • ovládání pomocí SMS zpráv
  • automatická regulace topení podle teplotního čidla

Výrobce: SEA spol. s r.o.

Obj. číslo: GSM-R5-ZAS
MC cena 3576 Kč bez DPH / 4327 Kč s DPH
VC cena 3404 Kč bez DPH / 4119 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

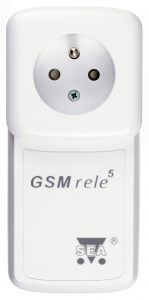

Zařízení GSM rele5 je vlastně elektrická zásuvka ovládaná z mobilního telefonu pomocí SMS zpráv. Umožňuje tak zapínat a vypínat běžný elektrický spotřebič 230 V / 50 Hz, 10 A, typicky olejový radiátor. Pro zprovoznění GSM rele5 stačí pouze vložit SIM kartu libovolného operátora. GSM rele5 je také vhodné i pro RESETování serverů, routerů či modemů.

V praxi probíhá komunikace tak, že pošlete SMS zprávu ve tvaru „1234 ZAP“ („1234 VYP“ apod.), kde „1234“ je námi přednastavené heslo, které si samozřejmě můžete změnit. GSM rele5 Vám odpoví, že pokyn byl přijat. Pokud tuto odpověď nechcete, pošlete zprávu ve tvaru „1234 ZAP NEZPET“, tedy „NEposílat ZPET stav“.

GSM rele5 je vybaveno analogovým vstupem pro měřeni teploty. Informace o aktuální teplotě čidla je součástí stavové zprávy, kterou GSM rele5 odesílá při každém potvrzení SMS povelu, nebo na vyžádání povelem „1234 STAV“. GSM rele5 také umí regulovat teplotu v místnosti na požadovanou teplotu, a to zapínáním a vypínáním připojeného elektrického spotřebiče (například olejového radiátoru). Stačí poslat SMS zprávu ve tvaru „1234 TEPL 21“ a GSM rele5 začne regulovat na teplotu 21°C.

GSM rele5 lze také nastavit tak, aby posílalo SMS zprávu při poklesu resp. překročení nastavené teploty. Zpráva o poklesu / překročení teploty je odeslána na telefonní číslo uložené v konfiguraci pod jménem „MASTER“. Do položky MASTER se automaticky vloží telefonní číslo, ze kterého jste na nové GSM rele5 poslali první SMS zprávu (například ve tvaru „1234 ZAP“).

GSM rele5  umožňuje měření výkonu a celkové spotřeby připojeného spotřebiče. Na základě naměřených hodnot lze tedy například zasílat informační zprávy o překročení zadaného výkonu spotřebiče nebo po dosažení určité celkové spotřeby.

GSM rele5 je vybaveno tlačítkem, jehož krátkým stiskem změníte stav (sepnete, případně rozepnete) spínacího relé.

Poznámka: Teplotní čidlo není součástí dodávky a je třeba ho objednat zvlášť. Doporučený typ je GSM-C-T2

Možnosti použití

  • domy, chaty – dálkové ovládání topení, ohřevu vody, klimatizace
  • hlášení události – otevření dveří, oken, signál od zabezpečovacího zařízení
  • regulace teploty v místnosti – automatickým zapínáním a vypínáním připojeného olejového radiátoru
  • hlídání poklesu teploty pod stanovenou hranici – teplota se sleduje na připojeném teplotním čidle
  • resetování vzdálených počítačů
  • zapnutí / vypnutí topení, el. kotle, bojleru, plynového kotle, klimatizace, akumulačních kamen – pouhým posláním SMS zprávy můžete topení zapnout nebo vypnout
  • regulace topení podle nezámrzné teploty – připojíte teplotní čidlo a pomocí SMS nastavíte požadovanou teplotu. Při poklesu teploty pod nastavenou dostanete automaticky varovnou SMSku
  • měření spotřeby připojeného zařízení

Přednosti

  • jednoduchá instalace – pouhým zasunutím do síťové zásuvky bez zásahů do síťových rozvodů
  • snadné ovládání – stačí poslat SMS zprávu v daném tvaru z Vašeho mobilního telefonu
  • zařízení typu Plug&Play – základní nastavení je přímo z výroby, není třeba žádná složité nastavování
  • změna konfigurace – jednoduché editování telefonních čísel a dalších parametrů z PC programem SeaConfigurator
  • logování dat o provozu do paměti zařízení (např. teploty nebo otevření vrat)

Nastavení a sledování (konfigurační a monitorovací sw)

Ke konfiguraci se používá program SeaConfigurator. Tento sw pro PC umožňuje připojení buď USB kabelem nebo na dálku pomocí GPRS a je ke stažení ZDARMA a bez omezení.

Ovládání z Vašeho mobilního telefonu

  • Pomocí SMS zpráv – seznam je uveden v Návodu k obsluze
  • Aplikace pro Android a iOS

Upozornění: Pro funkčnost aplikace CML je nutné mít na SIM kartě, která je vložena v zařízení, aktivovaný datový tarif.  Čerpání dat může být operátorem zpoplatněno dle Vámi sjednaného tarifu.

GSM-CML

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM aplikací jsme vyvinuli aplikaci určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení. Tato aplikace slouží pouze pro zjednodušení ovládání. Není podmínkou pro ovládání. Pokud nemáte telefon s OS Android nebo iOS, lze zařízení ovládat prostřednictvím SMS nebo prozvoněním.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store po zadání slova „CML SEA„. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód zařízení, který je vložen na štítku v obchodním balení GSM-R5-ZAS.

https://play.google.com/store/apps/details?id=cz.seapraha.cml

https://apps.apple.com/app/id1511530045

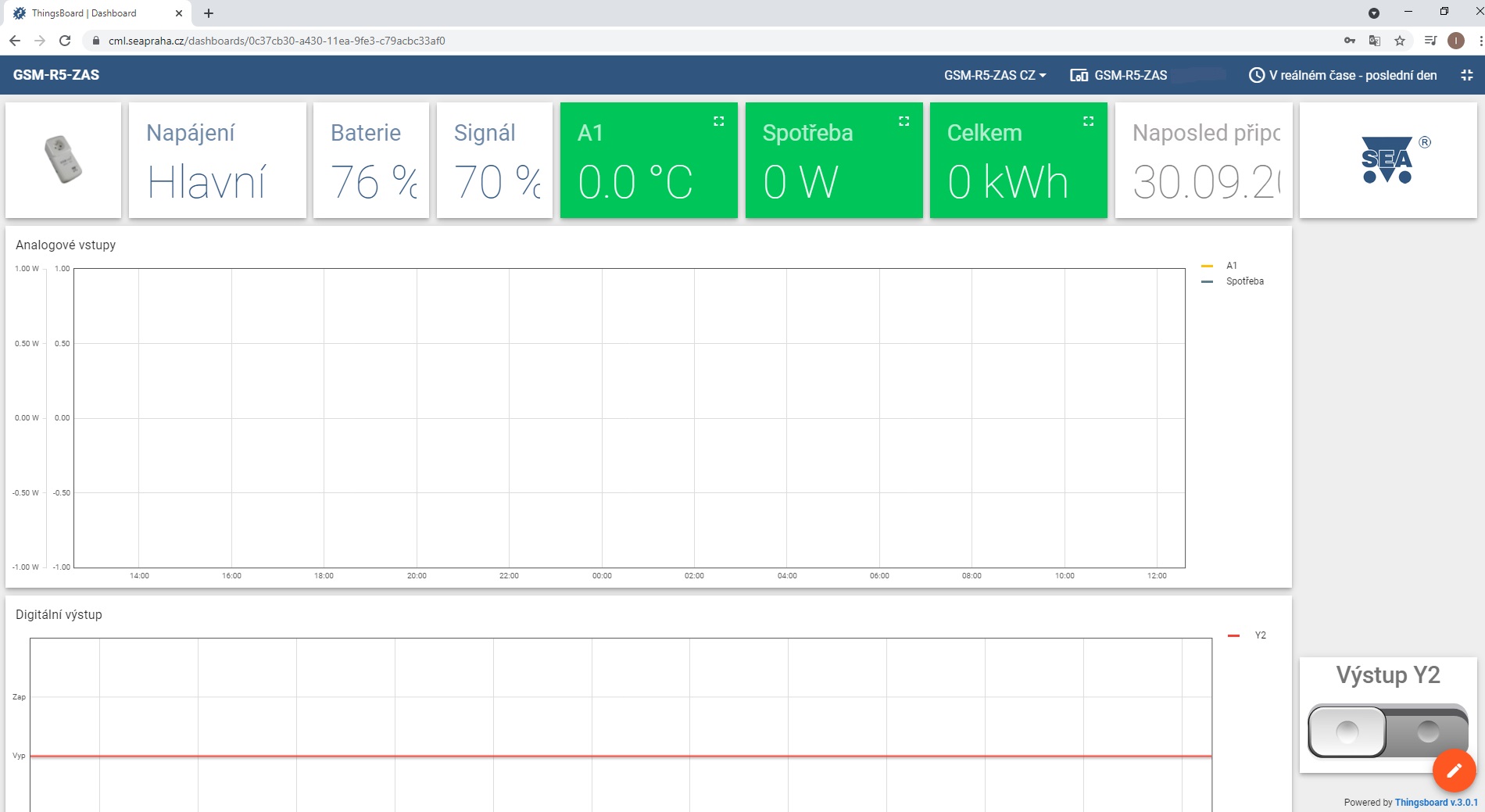

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml.seapraha.cz

Přímo z webové stránky také můžete ovládat výstupy nebo si nastavit e-maily s alarmovými hlášeními.



Napájecí napětí:230 Vstř (+/- 10%)
Výstupní zásuvka:230 Vstř / 10 A maximálně – odporová zátěž *)
Vlastní spotřeba:3 W; standby 1 W
Analogový vstup:1x měření teploty, rozsah -30°C až +55°C
Provozní teplota:-20 až +40 °C
Rozměry140 x 95 x 65 mm
Váha237g
Vlhkost:RVmax 90%
*)Pro zátěže větší než 10A nebo zátěže indukční či kapacitní použijte jiný typ zařízení,
např. GSM-R5-DIN s přídavným relé nebo stykačem.

Varianty

Objednací
číslo

Anténní
konektor

Vnitřní
baterie

Základní teplotní
vstup

Rozšiřující vstupy
a výstupy

MC cena
bez DPH

VC cena
bez DPH
GSM-R5-ZASNENEANONE3438 Kč3273 Kč
GSM-R5-ZAS-2AANOANOANO2x Teplota5773 Kč5547 Kč
GSM-R5-ZAS-2INANOANOANO2x DIn *1)5773 Kč5547Kč
GSM-R5-ZAS-5INBANOANOANO5x DIn *2)5939Kč5643Kč
GSM-R5-ANTÚprava: konektor SMA(F)
pro externí anténu
228 Kč198 Kč
GSM-R5-BATDoplnění baterie317 Kč275 Kč

*1) Vstupy a výstupy jsou galvanicky oddělené od zařízení i mezi sebou.

*2) Vstupy a výstupy jsou galvanicky oddělené od zařízení, ale mají jednu svorku společnou.

1GSM rele5
12 pólový konektor rozteč 3,81mm
1šroubovák 2mm
Návod k obsluze CZGSM-R5-ZAS_User_Manual CZ v2-09
USB drivery pro Windows (Ve Windows 10 se potřebný driver doinstaluje automaticky)GSM-R5-ZAS_bgs5-drivers
Servis a údržba GSM zařízeníGSM-R5-servis a udrzba
SeaControl (program pro ovládání a sledování GSM zařízení firmy SEA)GSM-CONTROL
SeaConfigurator (program pro nastavení a sledování GSM zařízení SEA s.r.o.)GSM-CONFIGURATOR
Logování datLogování-dat-Configurator
